Цельная твердосплавная радиусная фреза (четырехзубая)
Материал: Цельная твердосплавная фреза с закруглёнными углами обычно изготавливается из высокотвёрдого и высокопрочного твердосплавного материала, обладающего превосходной износостойкостью и режущими свойствами.
Описание
маркер

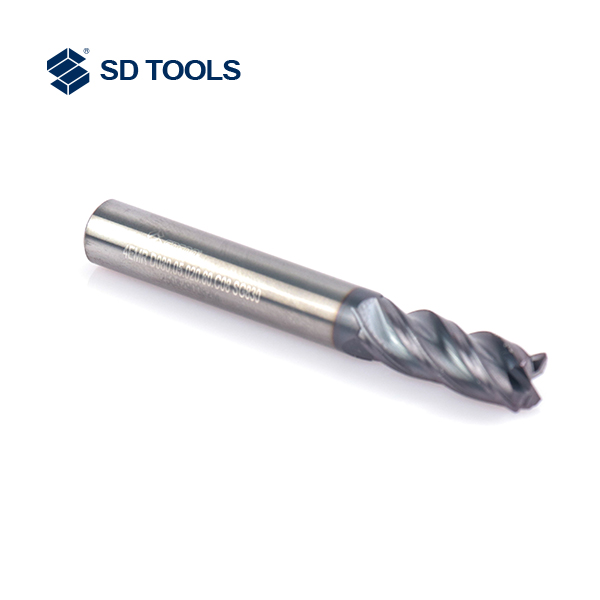

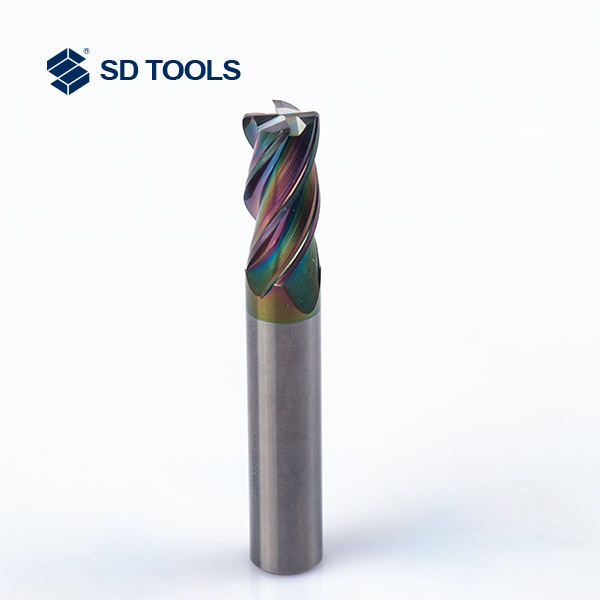

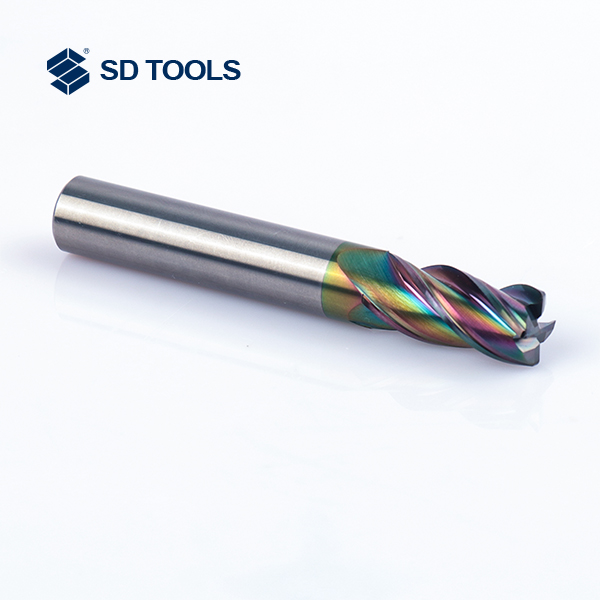

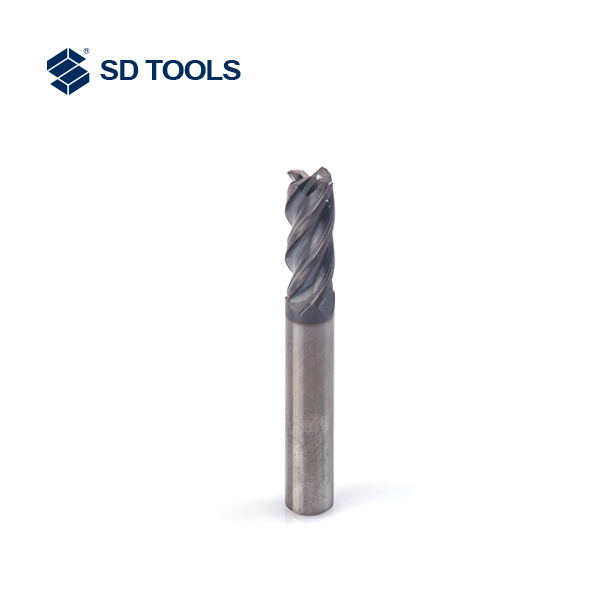

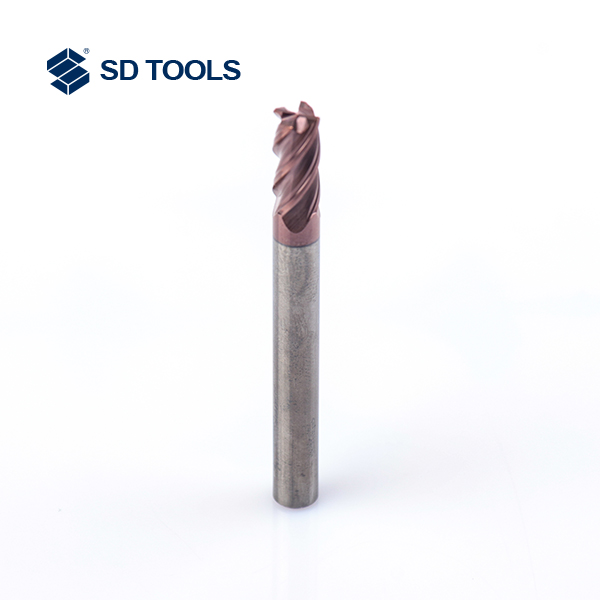

Цельные твердосплавные радиусные фрезы (четырехзубые)
| Модель | Основные размеры | ||||
| Диаметр режущей части | Радиус скругления | Длина режущей части | Общая длина | Диаметр хвостовика | |
| Dc | R | L1 | L | Dm | |
| 4EMR D030.020.008.50.C03 | 3 | 0.2 | 8 | 50 | 3 |
| 4EMR D030.030.008.50.C03 | 3 | 0.3 | 8 | 50 | 3 |
| 4EMR D030.050.008.50.C03 | 3 | 0.5 | 8 | 50 | 3 |
| 4EMR D040.03.011.50.C04 | 4 | 0.3 | 11 | 50 | 4 |
| 4EMR D040.05.011.50.C04 | 4 | 0.5 | 11 | 50 | 4 |
| 4EMR D040.10.011.50.C04 | 4 | 1 | 11 | 50 | 4 |
| 4EMR D050.03.013.50.C05 | 5 | 0.3 | 13 | 50 | 5 |
| 4EMR D050.05.013.50.C05 | 5 | 0.5 | 13 | 50 | 5 |
| 4EMR D050.10.013.50.C05 | 5 | 1 | 13 | 50 | 5 |
| 4EMR D060.03.016.50.C06 | 6 | 0.3 | 16 | 50 | 6 |
| 4EMR D060.05.016.50.C06 | 6 | 0.5 | 16 | 50 | 6 |
| 4EMR D060.10.016.50.C06 | 6 | 1 | 16 | 50 | 6 |
| 4EMR D080.03.020.60.C08 | 8 | 0.3 | 20 | 60 | 8 |
| 4EMR D080.05.020.60.C08 | 8 | 0.5 | 20 | 60 | 8 |
| 4EMR D080.10.020.60.C08 | 8 | 1 | 20 | 60 | 8 |
| 4EMR D100.05.025.75.C10 | 10 | 0.5 | 25 | 75 | 10 |
| 4EMR D100.10.025.75.C10 | 10 | 1 | 25 | 75 | 10 |
| 4EMR D100.15.025.75.C10 | 10 | 1.5 | 25 | 75 | 10 |
| 4EMR D120.05.030.75.C12 | 12 | 0.5 | 30 | 75 | 12 |
| 4EMR D120.10.030.75.C12 | 12 | 1 | 30 | 75 | 12 |
| 4EMR D120.15.030.75.C12 | 12 | 1.5 | 30 | 75 | 12 |
| 4EMR D120.20.030.75.C12 | 12 | 2 | 30 | 75 | 12 |
| 4EMR D140.05.035.80.C14 | 14 | 0.5 | 35 | 80 | 14 |
| 4EMR D140.10.035.80.C14 | 14 | 1 | 35 | 80 | 14 |
| 4EMR D140.15.035.80.C14 | 14 | 1.5 | 35 | 80 | 14 |
| 4EMR D140.20.035.80.C14 | 14 | 2 | 35 | 80 | 14 |
| 4EMR D160.05.040.100.C16 | 16 | 0.5 | 40 | 100 | 16 |
| 4EMR D160.10.040.100.C16 | 16 | 1 | 40 | 100 | 16 |
| 4EMR D160.15.040.100.C16 | 16 | 1.5 | 40 | 100 | 16 |
| 4EMR D160.20.040.100.C16 | 16 | 2 | 40 | 100 | 16 |
| 4EMR D180.05.040.100.C18 | 18 | 0.5 | 40 | 100 | 18 |
| 4EMR D180.10.040.100.C18 | 18 | 1 | 40 | 100 | 18 |
| 4EMR D180.15.040.100.C18 | 18 | 1.5 | 40 | 100 | 18 |
| 4EMR D180.20.040.100.C18 | 18 | 2 | 40 | 100 | 18 |
| 4EMR D200.05.045.100.C20 | 20 | 0.5 | 45 | 100 | 20 |
| 4EMR D200.10.045.100.C20 | 20 | 1 | 45 | 100 | 20 |
| 4EMR D200.15.045.100.C20 | 20 | 1.5 | 45 | 100 | 20 |
| 4EMR D200.20.045.100.C20 | 20 | 2 | 45 | 100 | 20 |
| ● Изготовление возможно в соответствии с требованиями обработки заказчика. | |||||
Особенности продукта
Цельная твердосплавная фреза с закруглёнными углами представляет собой широко используемый режущий инструмент с особой конструкцией режущих кромок. Ниже приведены основные особенности и описание конструкции данной фрезы:
1.Материал: Цельная твердосплавная фреза с закруглёнными углами обычно изготавливается из высокотвёрдого и высокопрочного твердосплавного материала, обладающего превосходной износостойкостью и режущими свойствами.
2.Конструкция режущих кромок: Режущие кромки фрезы имеют закруглённую форму, что обеспечивает плавный процесс резания, уменьшает заусенцы и стружку на поверхности заготовки, а также снижает вибрации и шум при обработке.
3.Конструкция: Цельная твердосплавная фреза с закруглёнными углами обычно имеет монолитную конструкцию, обладает стабильной жёсткостью и точностью резания, подходит для высокоскоростного и высокоэффективного фрезерования.
4.Износостойкость: Твердосплавный материал обеспечивает превосходную износостойкость, благодаря чему фреза сохраняет хорошие режущие свойства даже при длительном использовании.
Области применения
1.Производство пресс-форм: Цельная твердосплавная фреза с закруглёнными углами широко применяется в области изготовления пресс-форм для обработки поверхности и закруглений углов полостей форм, повышая точность и качество поверхности оснастки.
2.Автомобилестроение: Подходит для обработки кузовных деталей, компонентов двигателя и т.д., например, для скругления углов головок цилиндров, деталей рулевого управления и т.п.
3.Обработка механических деталей: В машиностроительной отрасли цельная твердосплавная фреза с закруглёнными углами часто используется для обработки различных механических деталей, таких как опоры подшипников, соединительные планки и т.д.
4.Производство электронного оборудования: Применяется в отрасли производства электронного оборудования для обработки мелких прецизионных деталей, например, печатных плат, разъёмов и т.д.
Цельная твердосплавная фреза с закруглёнными углами подходит для задач, требующих точного и плавного фрезерования, таких как производство пресс-форм, автомобилестроение и т.д., играя важную роль в повышении эффективности обработки и качества продукции.
