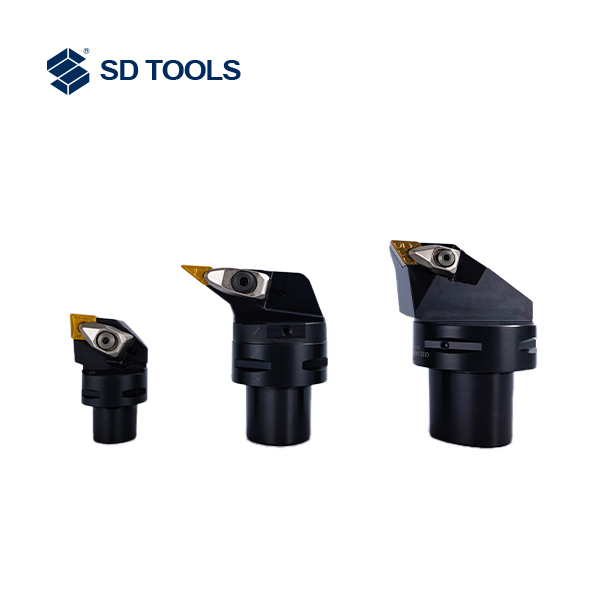

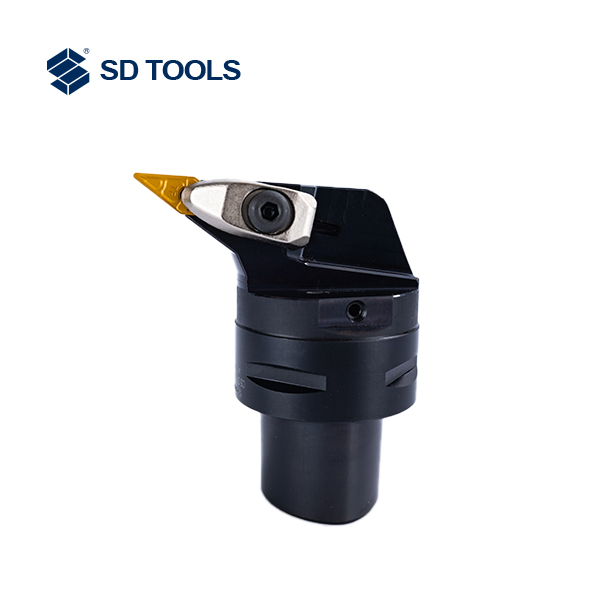

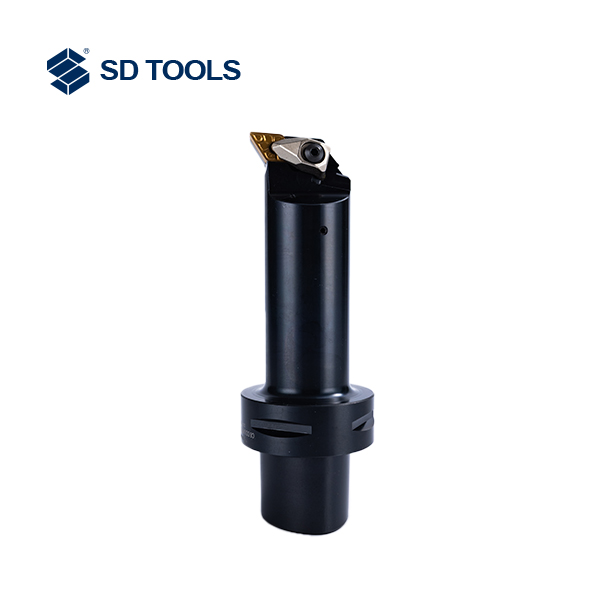

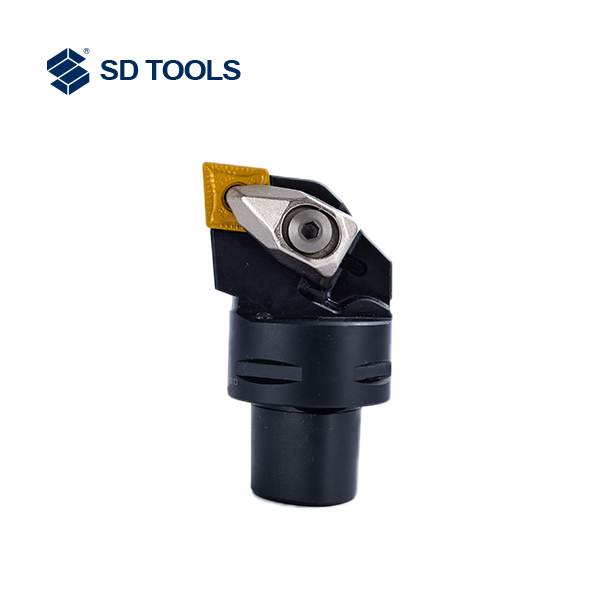

Токарные резцы с интерфейсом C
Токарный резец с интерфейсом C представляет собой токарную инструментальную систему со стандартизированным, модульным интерфейсом. Ее ключевая особенность заключается в быстром и точном соединении между державкой и пластиной.
Описание
маркер
Токарные резьбовые резцы с интерфейсом C SER/L (резцы для наружной резьбы)
| Модель | Размеры | Пластина | |||
| D | F | L | Kg | ||
| C3 SER/L22040-16T | 32 | 22 | 40 | 0.23 | 16ER/L.. |
| C4 SER/L27050-16T | 40 | 27 | 50 | 0.46 | 16ER/L.. |
| C5 SER/L35060-16T | 50 | 35 | 60 | 0.77 | 16ER/L.. |
| C6 SER/L45065-16T | 63 | 45 | 65 | 1.29 | 16ER/L.. |
| C8 SER/L55080-16T | 80 | 55 | 80 | 2.51 | 16ER/L.. |
| C3 SER/L22040-22T | 32 | 22 | 40 | 0.23 | 22ER/L.. |
| C4 SER/L27050-22T | 40 | 27 | 50 | 0.46 | 22ER/L.. |
| C5 SER/L35060-22T | 50 | 35 | 60 | 0.77 | 22ER/L.. |
| C6 SER/L45065-22T | 63 | 45 | 65 | 1.29 | 22ER/L.. |
| C8 SER/L55080-22T | 80 | 55 | 80 | 2.51 | 22ER/L.. |
Токарные резьбовые резцы с интерфейсом C SINR/L (резцы для внутренней резьбы)
| Модель | Размеры | Пластина | ||||||
| D | D1 | Dmin | F | L | L1 | Kg | ||
| C3 SIR/L14060-16T | 32 | 20 | 25 | 14 | 60 | 44 | 0.24 | 16IR/L.. |
| C4 SIR/L22090-16T | 40 | 32 | 40 | 22 | 90 | 69 | 0.67 | 16IR/L.. |
| C5 SIR/L27105-16T | 50 | 40 | 50 | 27 | 105 | 84 | 1.21 | 16IR/L.. |
| C6 SIR/L27105-16T | 63 | 40 | 50 | 27 | 105 | 80 | 1.56 | 16IR/L.. |
| C4 SIR/L22090-22T | 40 | 32 | 40 | 22 | 90 | 69 | 0.65 | 22IR/L.. |
| C5 SIR/L27105-22T | 50 | 40 | 50 | 27 | 105 | 84 | 1.19 | 22IR/L.. |
| C6 SIR/L27105-22T | 63 | 40 | 50 | 27 | 105 | 80 | 1.53 | 22IR/L.. |
Характеристики продукции
1. Интерфейс: C3, C4, C5, C6, C8
2. Трехгранная коническая конструкция, передающая высокий крутящий момент
3. Беззазорное соединение, высокая жесткость, устойчивость к изгибу
4. Центральная подача СОЖ, высокая способность к удалению стружки
Токарный резец с интерфейсом C представляет собой токарную инструментальную систему со стандартизированным, модульным интерфейсом. Ее ключевая особенность заключается в быстром и точном соединении между державкой и пластиной.
Области применения
1.Токарные резцы с интерфейсом C благодаря своим характеристикам высокой эффективности и универсальности находят чрезвычайно широкое применение в современной металлообработке.
1.Крупносерийное массовое производство: на крупносерийных производственных линиях по выпуску автомобильных компонентов, универсальных деталей и т.д. функция быстрой смены инструмента токарных резцов с интерфейсом C позволяет значительно сократить время простоя, удовлетворяя требованиям высокой эффективности и тактового производства.
2.Многофункциональные станки с ЧПУ: на токарно-фрезерных обрабатывающих центрах, многоосевых токарных станках и другом оборудовании модульные преимущества инструмента с интерфейсом C раскрываются в полной мере. За счет оснащения различными державками (такими как державки для наружного точения, расточные оправки для внутренних отверстий, державки для отрезки и обработки канавок) и пластинами можно осуществлять полную многоперационную обработку сложных деталей при одной установке.
3.Обработка пресс-форм и деталей: в инструментальной отрасли используется для токарной обработки плит пресс-форм, формообразующих знаков и других компонентов, а также при обработке наружных цилиндрических поверхностей, торцов, внутренних отверстий, резьб, канавок и на других операциях для различных механических деталей токарные резцы с интерфейсом C являются одним из основных видов выбираемого инструмента.
4.Ремонт и единичное/мелкосерийное производство: универсальность державок и возможность выбора пластин делают их также весьма подходящими для ремонта оборудования, изготовления технологической оснастки и в других сценариях, позволяя с небольшим запасом инструмента справляться с разнообразными задачами обработки.
В целом, токарная система с интерфейсом C благодаря своей модульной, стандартизированной и высокопроизводительной конструкции становится ключевым инструментом для повышения эффективности, точности и гибкости токарной обработки, являясь незаменимым инструментальным решением в современном производстве.
