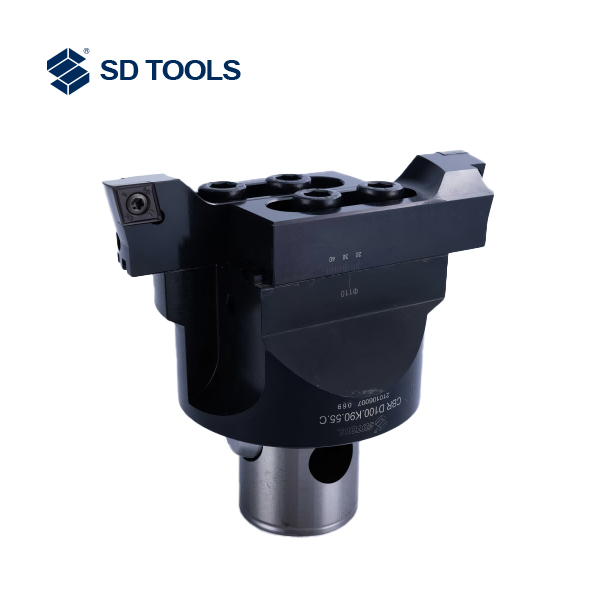

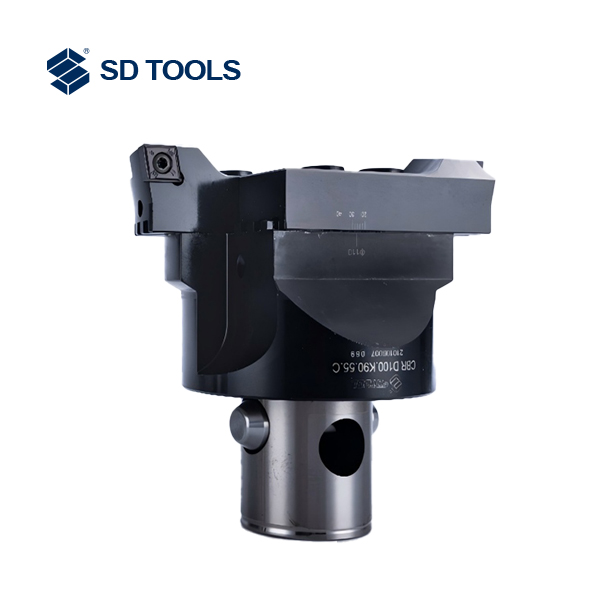

Резцы для чернового растачивания с интерфейсом K

Резцы для чернового растачивания с интерфейсом K

Двулезвийные регулируемые, диапазон Φ20–Φ153, цилиндрический модульный интерфейс K, паз прямоугольного сечения.

Отправить заявку



Описание

маркер

Черновые головки серии CBR

Резцы для чернового растачивания с интерфейсом K-pxq1

Обозначение	Диапазон Dc	D2	X1	Z	Исп.	Масса, кг	Подходящая державка
CBR D19.K19.22.C	20-24	19	22	2	A	0.05	C..D020-024..
CBR D19.K19.22.C	23-27	19	22	2	A	0.05	C..D023-027..
CBR D25.K25.25.C	26-35	25	25	2	A	0.09	C..D026-035..
CBR D32.K32.30.C	33-41	32	30	2	A	0.19	C..D033-041..
CBR D32.K32.30.C	34-42	32	30	2	A	0.19	C..D034-042..
CBR D40.K40.30.C	41-55	40	30	2	A	0.25	C..D041-055..
CBR D40.K40.30.C	47-59	40	30	2	A	0.25	C..D047-059..
CBR D40.K40.52.C	41-55	40	52	2	A	0.47	C..D041-055..
CBR D40.K40.52.C	47-59	40	52	2	A	0.47	C..D047-059..
CBR D50.K50.57.C	55-70	50	57	2	A	0.86	C..D055-070..
CBR D50.K50.57.C	58-73	50	57	2	A	0.86	C..D058-073..
CBR D63.K63.55.C	70-90	63	55	2	A	1.49	C..D070-090..
CBR D80.K63.55.C	90-110	63	55	2	B	1.73	C..D090-110..
CBR D80.K90.55.C	90-110	88	55	2	A	2.77	C..D090-110..
CBR D100.K63.55.C	110-133	63	55	2	B	2.03	C..D110-133..
CBR D100.K63.55.C	130-153	63	55	2	B	2.03	C..D130-153..
CBR D100.K90.55.C	110-133	88	55	2	B	3.06	C..D110-133..
CBR D100.K90.55.C	130-153	88	55	2	B	3.06	C..D130-153..

Черновые головки серии CBR (схема обратного растачивания)

При установке державки для обратного растачивания с прямоугольным пазом легко выполняется черновое обратное растачивание. Диапазон Φ30–Φ152, регулировка плавная и стабильная, диаметр проходного отверстия D должен удовлетворять условию D ≥ (Dc+D1)/2 + 1.

Резцы для чернового растачивания с интерфейсом K-pxq2

Применяемый корпус	Диапазон Dc	D1	D2	L1	L2	Z	Исп.	Масса, кг	Подходящая державка
CBR D19.K19.22.C	30-35	19	19	20	—	1	A	0.06	C90C D19.3035.CC06
CBR D25.K25.25.C	33-41	25	25	23	—	1	A	0.10	C90C D25.3341.CC06
CBR D25.K25.25.C	40-48	25	25	23	—	1	A	0.11	C90C D25.4048.CC06
CBR D32.K32.30.C	42-52	32	32	28	—	1	A	0.21	C90C D32.4252.CC06
CBR D32.K32.30.C	51-61	32	32	28	—	1	A	0.22	C90C D32.5161.CC06
CBR D40.K40.52.C	53-65	40	40	52	—	1	A	0.53	C90C D40.5365.CC09
CBR D40.K40.52.C	64-76	40	40	52	—	1	A	0.54	C90C D40.6476.CC09
CBR D50.K50.57.C	53-69	50	50	57	—	1	A	0.92	C90C D50.5369.CC09
	68-84	50	50	57	—	1	A	0.94	C90C D50.6884.CC09
	83-99	50	50	57	—	1	A	0.96	C90C D50.8399.CC09
CBR D63.K63.55.C	68-89	63	63	55	—	1	A	1.61	C90C D63.6889.CC09
CBR D63.K63.55.C	88-109	63	63	55	—	1	A	1.65	C90C D63.88109.CC09
CBR D80.K63.55.C	88-110	80	63	55	25	1	B	1.98	C90C D80.88110.CC12
CBR D80.K63.55.C	108-130	80	63	55	25	1	B	2.04	C90C D80.108130.CC12
CBR D80.K90.55.C	90-110	88	88	55	—	1	A	3.02	C90C D80.88110.CC12
CBR D80.K90.55.C	108-130	88	88	55	—	1	A	3.08	C90C D80.108130.CC12
CBR D100.K63.55.C	108-132	100	63	55	27	1	B	2.32	C90C D100.108132.CC12
CBR D100.K63.55.C	128-152	100	63	55	27	1	B	2.39	C90C D100.128152.CC12
CBR D100.K90.55.C	108-132	100	88	55	27	1	B	3.35	C90C D100.108132.CC12
CBR D100.K90.55.C	128-152	100	88	55	27	1	B	3.43	C90C D100.128152.CC12

Черновые головки серии NBR

Двулезвийные регулируемые, цилиндрический модульный интерфейс K, паз трапециевидного сечения.

Резцы для чернового растачивания с интерфейсом K-pxq3

Обозначение	Диапазон Dc	D2	X1	Z	Исп.	Масса, кг	Подходящая державка
NBR D32.K32.22	32-42	30	22	2	A	0.15	N90 D32.3242.CC09
NBR D32.K32.22	41-51	30	22	2	A	0.15	N90 D32.4151.CC09
NBR D40.K40.27	41-54	39	27	2	A	0.30	N90 D40.4154.CC09
NBR D40.K40.27	53-66	39	27	2	A	0.30	N90 D40.5366.CC09
NBR D50.K50.32	53-70	49	32	2	A	0.56	N90 D50.5370.CC12
NBR D50.K50.32	69-86	49	32	2	A	0.56	N90 D50.6986.CC12
NBR D63.K63.42	68-90	63	42	2	A	1.21	N90 D63.6890.CC12
NBR D63.K63.42	88-110	63	42	2	A	1.21	N90 D63.88110.CC12
NBR D90.K63.40	98-126	63	40	2	B	1.67	N90 D90.98126.CC12
NBR D90.K63.40	125-153	63	40	2	B	1.67	N90 D90.125153.CC12

Наборные черновые головки с интерфейсом K

С державкой прямоугольного паза, регулировка плавная и стабильная, но при работе инструмент должен вращаться против часовой стрелки.

Резцы для чернового растачивания с интерфейсом K-pxq4

Обозначение	Диапазон Dc	D1	D2	L1	L2	Z	Масса, кг	Подходящая державка
CXR D02-17.K50.100	2-17	62	50	82	100	2	1.3	C90A D026-035.CC06
CXR D16-38.K63.120	16-38	105	63	110	130	2	2.3	C90A D041-055.CC09
CXR D28-50.K63.160	28-50	118	80	152	177	2	4.1	C90A D041-055.CC09
CXR D45-70.K90.230	45-70	164	95	214	239	2	6.9	C90A D055-070.CC09
