Резец имеет внутренние отверстия для подачи СОЖ.
Подходящая головка заказывается отдельно.
При снижении виброгасящих характеристик рекомендуется провести техническое обслуживание и ремонт.
Описание
маркер

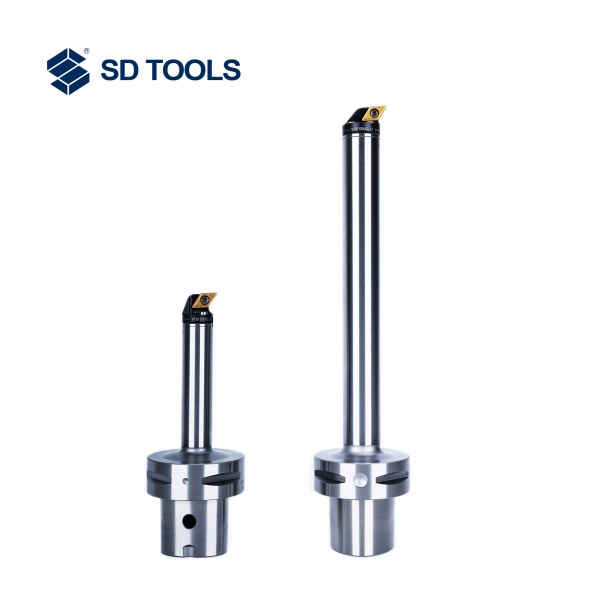

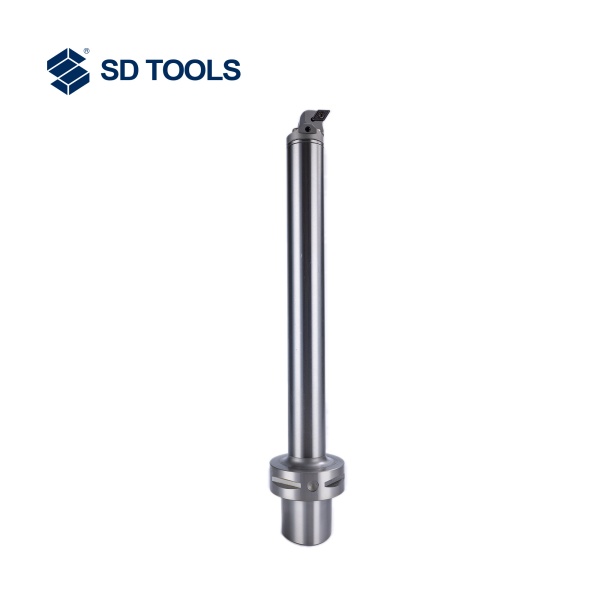

Демпфирующий токарный резец с интерфейсом PSC
Резец имеет внутренние отверстия для подачи СОЖ.
Подходящая головка заказывается отдельно.
При снижении виброгасящих характеристик рекомендуется провести техническое обслуживание и ремонт.
Пример заказа: 1 шт. C3 AT16x082V.
| Обозначение | D | D1 | L | L1 | L2 | L/D | кг | Подходящая головка |
| C3 AT16x082V | 32 | 16 | 82 | 63 | 66 | 5 | 0,25 | VT16.. |
| C3 AT20x101V | 32 | 20 | 101 | 82 | 85 | 5 | 0,39 | VT20.. |
| C3 AT25x125V | 32 | 25 | 125 | 107 | 110 | 5 | 0,6 | VT25.. |
| C3 AT25x180V | 32 | 25 | 180 | 161 | 165 | 7 | 0,8 | VT25.. |
| C3 AT32x133V | 32 | 32 | 133 | 133 | — | 5 | 1,0 | VT32.. |
| C3 AT32x224V | 32 | 32 | 224 | 224 | — | 8 | 1,8 | VT32.. |
| C4 AT16x088V | 40 | 16 | 88 | 63 | 67 | 5 | 0,4 | VT16.. |
| C4 AT20x107V | 40 | 20 | 107 | 82 | 86 | 5 | 0,54 | VT20.. |
| C4 AT25x132V | 40 | 25 | 132 | 108 | 112 | 5 | 0,8 | VT25.. |
| C4 AT25x180V | 40 | 25 | 180 | 155 | 160 | 7 | 0,96 | VT25.. |
| C4 AT32x154V | 40 | 32 | 154 | 131 | 134 | 5 | 1,29 | VT32.. |
| C4 AT32x224V | 40 | 32 | 224 | 200 | 204 | 7 | 2,08 | VT32.. |
| C4 AT40x173V | 40 | 40 | 173 | 173 | — | 5 | 1,75 | VT40.. |
| C4 AT40x288V | 40 | 40 | 288 | 288 | — | 7 | 3,42 | VT40.. |
| C5 AT16x085V | 50 | 16 | 85 | 58 | 64 | 5 | 0,63 | VT16.. |
| C5 AT20x109V | 50 | 20 | 109 | 32 | 88 | 5 | 0,74 | VT20.. |
| C5 AT25x133V | 50 | 25 | 133 | 107 | 113 | 5 | 1,0 | VT25.. |
| C5 AT25x180V | 50 | 25 | 180 | 154 | 160 | 7 | 1,2 | VT25.. |
| C5 AT25x230V | 50 | 25 | 230 | 202 | 210 | 9 | 1,4 | VT25.. |
| C5 AT32x154V | 50 | 32 | 154 | 129 | 134 | 5 | 1,4 | VT32.. |
| C5 AT32x224V | 50 | 32 | 224 | 199 | 204 | 7 | 1,9 | VT32.. |
| C5 AT32x288V | 50 | 32 | 288 | 261 | 268 | 9 | 2,4 | VT32.. |
| C5 AT40x194V | 50 | 40 | 194 | 170 | 174 | 5 | 2,24 | VT40.. |
| C5 AT40x288V | 50 | 40 | 288 | 264 | 268 | 7 | 3,4 | VT40.. |
| C5 AT40x368V | 50 | 40 | 368 | 344 | 348 | 9 | 4,2 | VT40.. |
| C6 AT16x088V | 63 | 16 | 88 | 58 | 62 | 5 | 1,01 | VT16.. |
| C6 AT20x108V | 63 | 20 | 108 | 73 | 83 | 5 | 1,0 | VT20.. |
| C6 AT25x132V | 63 | 25 | 132 | 103 | 108 | 5 | 1,35 | VT25.. |
| C6 AT25x180V | 63 | 25 | 180 | 151 | 158 | 7 | 1,5 | VT25.. |
| C6 AT25x230V | 63 | 25 | 230 | 197 | 208 | 9 | 1,7 | VT25.. |
| C6 AT32x159V | 63 | 32 | 159 | 129 | 137 | 5 | 1,8 | VT32.. |
| C6 AT32x224V | 63 | 32 | 224 | 194 | 202 | 7 | 2,2 | VT32.. |
| C6 AT32x288V | 63 | 32 | 288 | 257 | 266 | 9 | 2,7 | VT32.. |
| C6 AT40x198V | 63 | 40 | 198 | 169 | 176 | 5 | 2,6 | VT40.. |
| C6 AT40x288V | 63 | 40 | 288 | 259 | 266 | 7 | 3,6 | VT40.. |
| C6 AT40x368V | 63 | 40 | 368 | 338 | 346 | 9 | 4,2 | VT40.. |
| C8 AT25x147V | 80 | 25 | 147 | 107 | 113 | 5 | 2,3 | VT25.. |
| C8 AT32x172V | 80 | 32 | 172 | 133 | 139 | 5 | 2,8 | VT32.. |
| C8 AT32x224V | 80 | 32 | 224 | 184 | 190 | 7 | 3,62 | VT32.. |
| C8 AT40x224V | 80 | 40 | 224 | 186 | 191 | 5 | 3,7 | VT40.. |
| C8 AT40x288V | 80 | 40 | 288 | 250 | 255 | 7 | 4,4 | VT40.. |
| C8 AT40x368V | 80 | 40 | 368 | 330 | 335 | 9 | 5,4 | VT40.. |
| Обозначение | D | D1 | D2 | L | L1 | L2 | L/D | кг | Подходящая головка |
| C5 AT40-D50x223V.R/L | 50 | 50 | 40 | 223 | 223 | — | 5 | 3,6 | VT40.. |
| C5 AT40-D50x368V.R/L | 50 | 50 | 40 | 368 | 368 | — | 7 | 5,5 | VT40.. |
| C5 AT40-D50x468V.R/L | 50 | 50 | 40 | 468 | 468 | — | 9 | 10,79 | VT40.. |
| C6 AT40-D50x247V.R/L | 63 | 50 | 40 | 247 | 222 | 225 | 4 | 4,2 | VT40.. |
| C6 AT40-D50x368V.R/L | 63 | 50 | 40 | 368 | 343 | 346 | 7 | 5,8 | VT40.. |
| C6 AT40-D50x468V.R/L | 63 | 50 | 40 | 468 | 440 | 446 | 9 | 7,4 | VT40.. |
| C6 AT40-D60x295V.R/L | 63 | 60 | 40 | 295 | 271 | 273 | 5 | 6,8 | VT40.. |
| C6 AT40-D60x448V.R/L | 63 | 60 | 40 | 448 | 424 | 426 | 7 | 11,8 | VT40.. |
| C6 AT40-D60x568V.R/L | 63 | 60 | 40 | 568 | 545 | 546 | 9 | 12,2 | VT40.. |
| C8 AT40-D50x297V.R/L | 80 | 50 | 40 | 297 | 261 | 267 | 5 | 5,8 | VT40.. |
| C8 AT40-D50x368V.R/L | 80 | 50 | 40 | 368 | 331 | 338 | 7 | 6,6 | VT40.. |
| C8 AT40-D50x468V.R/L | 80 | 50 | 40 | 468 | 434 | 438 | 9 | 8,3 | VT40.. |
| C8 AT40-D60x355V.R/L | 80 | 60 | 40 | 355 | 320 | 325 | 5 | 8,9 | VT40.. |
| C8 AT40-D60x448V.R/L | 80 | 60 | 40 | 448 | 412 | 418 | 7 | 12,7 | VT40.. |
| Обозначение | D | D1 | L | L/D | кг | Подходящая головка |
| C8 AH80x365V | 80 | 80 | 365 | 5 | 15,4 | VH80.. |
| C8 AH80x608V | 80 | 80 | 608 | 8 | 23,2 | VH80.. |
| C8 AH80x768V | 80 | 80 | 768 | 10 | 28,3 | VH80.. |
Особенности продукции
Подходит для точения глубоких отверстий / глубоких полостей деталей.
Отношение длины резца к диаметру может достигать 18D.
Внутри имеется механизм виброгашения с «мгновенным откликом», который обеспечивает высокоэффективную обработку и подавляет вибрацию при резании. Замена различных токарных державок позволяет адаптироваться к разным условиям обработки.
Механизм виброгашения не требует настройки, самоадаптируется к условиям обработки.
Высокая эффективность обработки, хорошая стабильность.
Метод использования
1. Установка и регулировка виброгасящего инструмента
Поверхности сопряжения при подготовке к установке необходимо тщательно протереть, а именно: V-образный паз для центрирования виброгасящего резца и головки, наружную поверхность хвостовика виброгасящего резца и внутреннее отверстие установочного гнезда.
2. Установка резца
Длина зажима при установке резца должна быть не менее 4 диаметров резца. Используйте разрезные втулки и другие способы зажима, охватывающие резец. Запрещается использовать прямое прижатие винтами. При длительном использовании обязательно применяйте внутреннее охлаждение.
3. Регулировка высоты центра
При первой установке резца необходимо использовать специальный калибровочный инструмент для центрирования. Установите его в зубчатое пазовое соединение резца, зафиксируйте. Выровняйте базовую плоскость с точностью до 0,01 мм по оси X станка. После фиксации резца снимите калибровочный инструмент.
4. Установка подходящей токарной головки
Регулировка длины виброгасящего резца
Рекомендуемая минимальная длина зажима: 4xD.
Расточная штанга может быть модифицирована.
Резцам с суффиксом VE в серии, например VT16C16X204VE, запрещается укорачивать длину путём отрезки.
