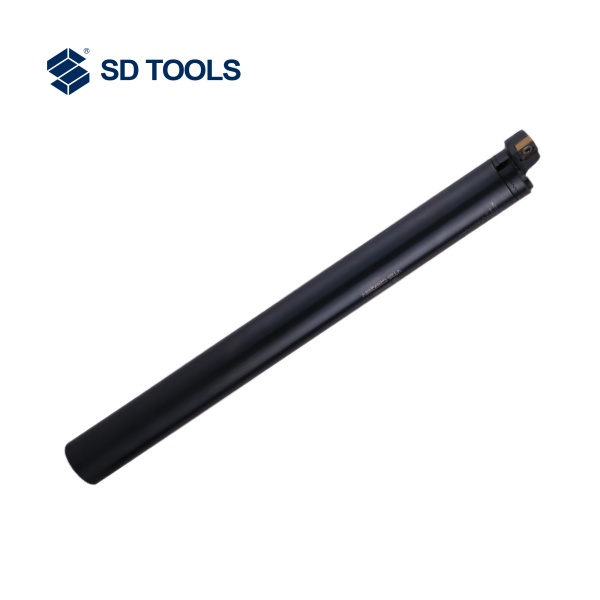

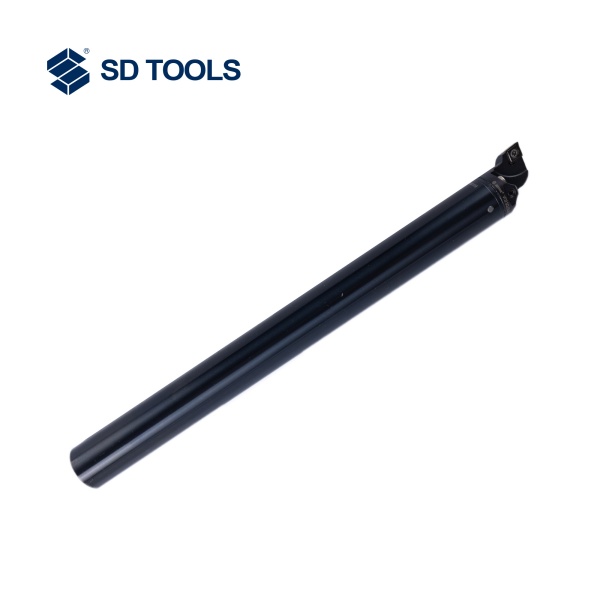

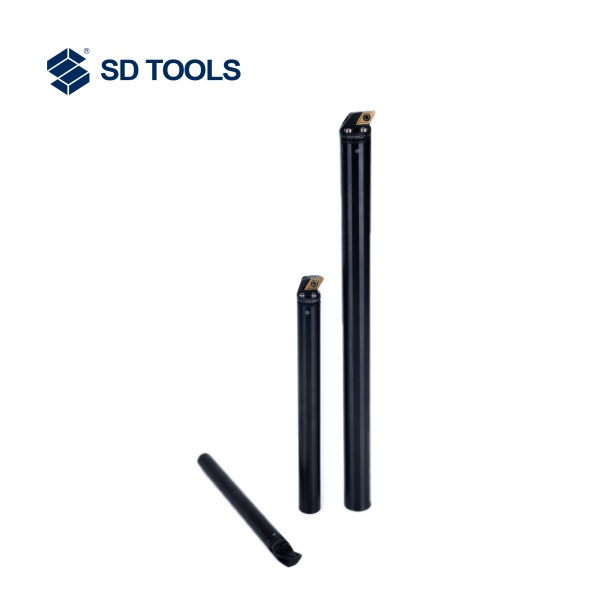

Демпфирующие виброгасящие токарные державки большого (малого) диаметра
При снижении виброгасящих характеристик рекомендуется провести техническое обслуживание и ремонт.
Пример заказа: 1 шт. VT08 C08x122VE.STFBR-06.
Описание
маркер
Демпфирующий токарный резец малого диаметра
Рекомендуемая минимальная длина зажима: 4xD.
При снижении виброгасящих характеристик рекомендуется провести техническое обслуживание и ремонт.
Пример заказа: 1 шт. VT08 C08x122VE.STFBR-06.
| Обозначение | D | D1 | F | L | L1 | α | кг | Подходящая головка |
| VT08 C08x122VE.STFBR-06 | 8 | 11 | 5 | 120 | 80 | 91° | 0,05 | TB..0601.. |
| VT10 C10x150VE.SDUCR-07 | 10 | 15 | 9 | 150 | 100 | 93° | 0,1 | DC..0702.. |
| VT12 C12X180VE.SDUCR-07 | 12 | 17 | 10 | 180 | 120 | 93° | 0,17 | DC..0702.. |
Демпфирующий токарный резец большого диаметра
Рекомендуемая минимальная длина зажима: 4xD.
Резец имеет внутренние отверстия для подачи СОЖ.
Подходящая головка заказывается отдельно.
При снижении виброгасящих характеристик рекомендуется провести техническое обслуживание и ремонт.
Пример заказа: 1 шт. VH80 C100x1100V.
| Обозначение | D | D1 | L | L1 | G | L/D | кг | Подходящая головка |
| VH80 C100x1100V | 100 | 80 | 700 | 1100 | G3/4" | 7 | 63,4 | VH80.. |
| VH80 C100x1500V | 100 | 80 | 1000 | 1500 | G3/4" | 10 | 86,8 | VH80.. |
| VH80 C120x1900V.R/L | 120 | 80 | 1200 | 1900 | G3/4" | 10 | 134 | VH80.. |
| VH80 C130x2000V.R/L | 130 | 80 | 1300 | 2000 | G3/4" | 10 | 192,3 | VH80.. |
| VH80 C140x2200V.R/L | 140 | 80 | 1400 | 2200 | G3/4" | 10 | 241,5 | VH80.. |
| VH80 C150x2400V.R/L | 150 | 80 | 1500 | 2400 | G3/4" | 10 | 252,6 | VH80.. |
| VH80 C160x2600V.R/L | 160 | 80 | 1600 | 2600 | G3/4" | 10 | 339,3 | VH80.. |
| VH80 C180x2800V.R/L | 180 | 80 | 1800 | 2800 | G3/4" | 10 | 458,2 | VH80.. |
| VH80 C200x3200V.R/L | 200 | 80 | 2000 | 3200 | G3/4" | 10 | 657,7 | VH80.. |
| VH80 C220x3450V.R/L | 220 | 80 | 2200 | 3450 | G3/4" | 10 | 1059,3 | VH80.. |
| VH80 C250x4000V.R/L | 250 | 80 | 2500 | 4000 | G3/4" | 10 | 1229 | VH80.. |
| Обозначение | D | D1 | L | L1 | G | L/D | кг | Подходящая головка |
| VH80 C100x1560VE | 100 | 80 | 1200 | 1560 | G3/4" | 12 | 117,6 | VH80.. |
| VH80 C100x1760VE | 100 | 80 | 1400 | 1760 | G3/4" | 14 | 133,3 | VH80.. |
| VH80 C120x1870VE.R/L | 120 | 80 | 1440 | 1870 | G3/4" | 12 | 215,7 | VH80.. |
| VH80 C120x2110VE.R/L | 120 | 80 | 1680 | 2110 | G3/4" | 14 | 248,6 | VH80.. |
| VH80 C130x2030VE.R/L | 130 | 80 | 1560 | 2030 | G3/4" | 12 | 271,4 | VH80.. |
| VH80 C130x2290VE.R/L | 130 | 80 | 1820 | 2290 | G3/4" | 14 | 312,3 | VH80.. |
| VH80 C140x2190VE.R/L | 140 | 80 | 1680 | 2190 | G3/4" | 12 | 336,7 | VH80.. |
| VH80 C140x2470VE.R/L | 140 | 80 | 1940 | 2470 | G3/4" | 14 | 386,8 | VH80.. |
| VH80 C150x2350VE.R/L | 150 | 80 | 1800 | 2350 | G3/4" | 12 | 397,2 | VH80.. |
| VH80 C150x2650VE.R/L | 150 | 80 | 2100 | 2650 | G3/4" | 14 | 472,4 | VH80.. |
| VH80 C160x2510VE.R/L | 160 | 80 | 1920 | 2510 | G3/4" | 12 | 497,5 | VH80.. |
| VH80 C160x2830VE.R/L | 160 | 80 | 2240 | 2830 | G3/4" | 14 | 571,2 | VH80.. |
| VH80 C180x2830VE.R/L | 180 | 80 | 2160 | 2830 | G3/4" | 12 | 559,7 | VH80.. |
| VH80 C180x3190VE.R/L | 180 | 80 | 2520 | 3190 | G3/4" | 14 | 642,6 | VH80.. |
| VH80 C200x3150VE.R/L | 200 | 80 | 2400 | 3150 | G3/4" | 12 | 621,9 | VH80.. |
| VH80 C200x3550VE.R/L | 200 | 80 | 2800 | 3550 | G3/4" | 14 | 714,3 | VH80.. |
| VH80 C220x3470VE.R/L | 220 | 80 | 2640 | 3470 | G3/4" | 12 | 684,1 | VH80.. |
| VH80 C220x3910VE.R/L | 220 | 80 | 3080 | 3910 | G3/4" | 14 | 785,7 | VH80.. |
| VH80 C250x3950VE.R/L | 250 | 80 | 3000 | 3950 | G3/4" | 12 | 777,4 | VH80.. |
| VH80 C250x4450VE.R/L | 250 | 80 | 3500 | 4450 | G3/4" | 14 | 892,8 | VH80.. |
Особенности продукции
Подходит для точения глубоких отверстий / глубоких полостей деталей.
Отношение длины резца к диаметру может достигать 18D.
Внутри имеется механизм виброгашения с «мгновенным откликом», который обеспечивает высокоэффективную обработку и подавляет вибрацию при резании. Замена различных токарных державок позволяет адаптироваться к разным условиям обработки.
Механизм виброгашения не требует настройки, самоадаптируется к условиям обработки.
Высокая эффективность обработки, хорошая стабильность.
Метод использования
1. Установка и регулировка виброгасящего инструмента
Поверхности сопряжения при подготовке к установке необходимо тщательно протереть, а именно: V-образный паз для центрирования виброгасящего резца и головки, наружную поверхность хвостовика виброгасящего резца и внутреннее отверстие установочного гнезда.
2. Установка резца
Длина зажима при установке резца должна быть не менее 4 диаметров резца. Используйте разрезные втулки и другие способы зажима, охватывающие резец. Запрещается использовать прямое прижатие винтами. При длительном использовании обязательно применяйте внутреннее охлаждение.
3. Регулировка высоты центра
При первой установке резца необходимо использовать специальный калибровочный инструмент для центрирования. Установите его в зубчатое пазовое соединение резца, зафиксируйте. Выровняйте базовую плоскость с точностью до 0,01 мм по оси X станка. После фиксации резца снимите калибровочный инструмент.
4. Установка подходящей токарной головки
Регулировка длины виброгасящего резца
Рекомендуемая минимальная длина зажима: 4xD.
Расточная штанга может быть модифицирована.
Резцам с суффиксом VE в серии, например VT16C16X204VE, запрещается укорачивать длину путём отрезки.
