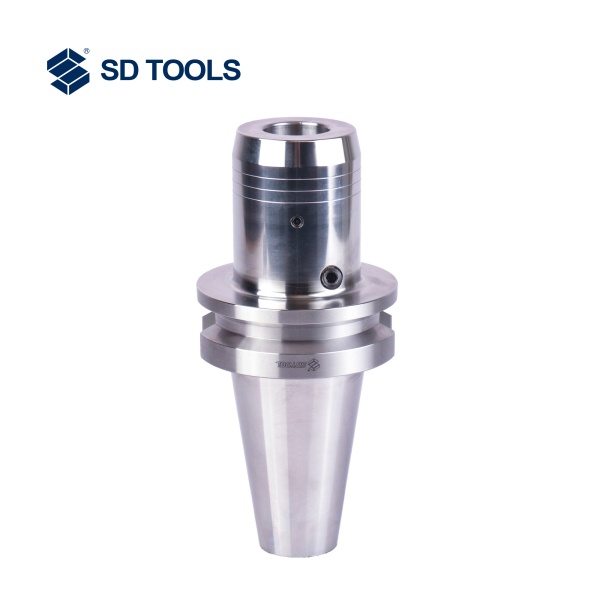

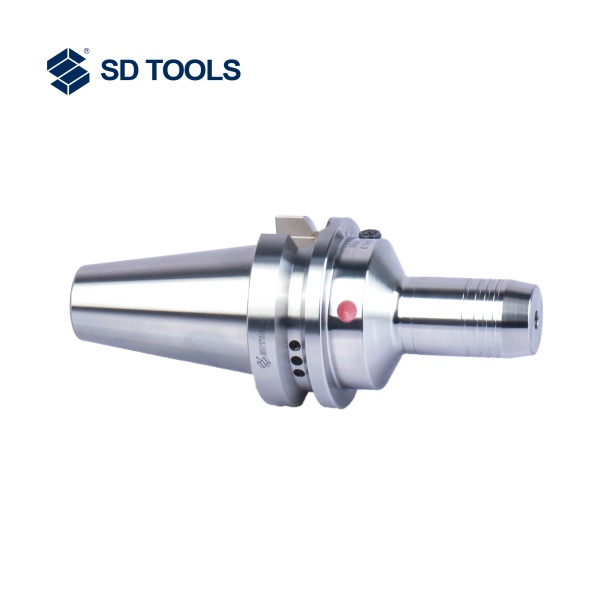

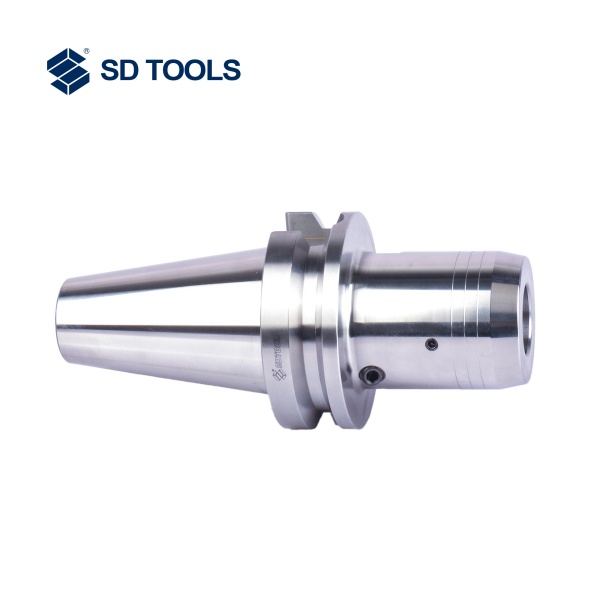

Гидравлические оправки
Хвостовик гидравлического инструмента – это разновидность хвостовика инструмента, который использует гидравлическую систему для зажима и управления инструментами и широко используется в различных сценариях обработки.
Описание
маркер
Держатель гидравлического инструмента
Хвостовик гидравлического инструмента - это разновидность хвостовика инструмента, который использует гидравлическую систему для зажима и управления инструментами и широко используется в различных сценариях обработки.Ниже приведены основные сценарии применения гидравлических резцедержателей:
Высокоточная обработка: Гидравлические держатели инструментов обычно используются в приложениях, требующих высокоточной обработки, таких как изготовление пресс-форм, медицинских устройств и т.д., Которые могут обеспечивать стабильное усилие зажима и эффект высокоточной обработки.
Обработка в тяжелых условиях: Хвостовик гидравлического инструмента подходит для обработки в тяжелых условиях, требующих высокого усилия зажима инструмента, таких как фрезерование, токарная обработка и другие операции обработки крупных деталей.
Автоматизированная производственная линия: На автоматизированной производственной линии хвостовик гидравлического инструмента может быть быстро заменен, отрегулирован и зафиксирован с помощью автоматизированной системы управления для повышения эффективности производства.
Высокоскоростная обработка: Хвостовик гидравлического инструмента может применяться при высокоскоростной обработке для обеспечения надежного зажима инструмента, повышения эффективности обработки и качества поверхности заготовки.
Обработка по сложным контурам: хвостовики гидравлических инструментов играют важную роль при обработке сложных кривых, контуров и многогранной механической обработке для обеспечения стабильности и точности положения инструмента.
Обработка металлов: В области обработки металлов гидравлические держатели инструментов обычно используются при резке и обработке металлических материалов, таких как сталь и алюминиевые сплавы, для обеспечения стабильного качества обработки.
Ассортимент продукции
| Технические характеристики | D1 | D2 | D3 | D4 | L1 | L2max | L2min | L3 | L4 | G | Fig |
| BT30 HYDRO 6x60 | 6 | 23 | 26 | 45 | 60 | 37 | 27 | 38 | 33 | M5 | FigA |
| BT30 HYDRO 8x64 | 8 | 25 | 28 | 45 | 64 | 37 | 27 | 42 | 29 | M6 | FigA |
| BT30 HYDRO 10x64 | 10 | 27 | 30 | 45 | 64 | 42 | 32 | 42 | 37 | M8x1.0 | FigA |
| BT30 HYDRO 12x72 | 12 | 29 | 32 | 45 | 72 | 47 | 37 | 50 | 43 | M10×1.0 | FigA |
| BT30 HYDRO 14x70 | 14 | 30 | 34 | 45 | 70 | 47 | 37 | 48 | 33 | M10×1.0 | FigA |
| BT30 HYDRO 16x90 | 16 | 34 | 38 | 45 | 90 | 52 | 42 | 68 | 52 | M12×1.0 | FigA |
| BT30 HYDRO 18x90 | 18 | 36 | 40 | 42 | 90 | 52 | 42 | 68 | 52 | M12×1.0 | FigA |
| BT30 HYDRO 20x90 | 20 | 38 | 42 | - | 90 | 52 | 42 | 68 | - | M12×1.0 | FigB |
| BT40 HYDRO 6x90 | 6 | 23 | 26 | 50 | 90 | 37 | 27 | 63 | 43 | M5 | FigA |
| BT40 HYDRO 8x90 | 8 | 25 | 28 | 50 | 90 | 37 | 27 | 63 | 43.5 | M6 | FigA |
| BT40 HYDRO 10x90 | 10 | 27 | 30 | 50 | 90 | 42 | 32 | 63 | 44 | M8x1.0 | FigA |
| BT40 HYDRO 12x90 | 12 | 29 | 32 | 50 | 90 | 47 | 37 | 63 | 44.5 | M10×1.0 | FigA |
| BT40 HYDRO 14x90 | 14 | 30 | 34 | 50 | 90 | 47 | 37 | 63 | 47.5 | M10×1.0 | FigA |
| BT40 HYDRO 16x90 | 16 | 34 | 38 | 50 | 90 | 52 | 42 | 63 | 47.5 | M12×1.0 | FigA |
| BT40 HYDRO 18x90 | 18 | 36 | 40 | 50 | 90 | 52 | 42 | 63 | 47.5 | M12×1.0 | FigA |
| BT40 HYDRO 20x90 | 20 | 38 | 42 | 50 | 90 | 52 | 42 | 63 | 47.5 | M12×1.0 | FigA |
| BT40 HYDRO 25x90 | 25 | 46 | 50 | - | 90 | 58 | 48 | 55 | - | M12×1.0 | FigB |
| BT40 HYDRO 32x110 | 32 | 56 | 60 | - | 110 | 62 | 52 | 83 | - | M16×1.0 | FigB |
| BT50 HYDRO 6x110 | 6 | 23 | 26 | 80 | 110 | 37 | 27 | 72 | 43 | M5 | FigA |
| BT50 HYDRO 8x110 | 8 | 25 | 28 | 80 | 110 | 37 | 27 | 72 | 43.5 | M6 | FigA |
| BT50 HYDRO 10x110 | 10 | 27 | 30 | 80 | 110 | 42 | 32 | 72 | 44 | M8×1.0 | FigA |
| BT50 HYDRO 12x110 | 12 | 29 | 32 | 80 | 110 | 47 | 37 | 72 | 42 | M10×1.0 | FigA |
| BT50 HYDRO 14x110 | 14 | 30 | 34 | 80 | 110 | 47 | 37 | 72 | 42 | M10×1.0 | FigA |
| BT50 HYDRO 16x110 | 16 | 34 | 38 | 80 | 110 | 52 | 42 | 72 | 45 | M12×1.0 | FigA |
| BT50 HYDRO 18x110 | 18 | 36 | 40 | 80 | 110 | 52 | 42 | 72 | 45 | M12×1.0 | FigA |
| BT50 HYDRO 20x110 | 20 | 28 | 42 | 80 | 110 | 52 | 42 | 72 | 47.5 | M12×1.0 | FigA |
| BT50 HYDRO 25x110 | 25 | 46 | 50 | 80 | 110 | 58 | 48 | 72 | 47.5 | M12×1.0 | FigA |
| BT50 HYDRO 32x110 | 32 | 56 | 60 | 80 | 110 | 64 | 54 | 72 | 47.5 | M12×1.0 | FigA |
● Точность вращения <0,003 мм при 2,5XD
● Уровень динамической балансировки достигает 2,5 или Umax<1 гмм при частоте вращения 25 000 об/мин
● Используется для автоматической смены инструмента
● С помощью уменьшающей втулки можно зажимать инструменты большего диаметра
