Держатель гидравлического инструмента Технические характеристики D1 D2 D3 D4 L1 L2max L2min L3 L4 G Fig HSK A50 HYDRO 6×80 6 23 26 42 80 37 27 54 35 M5 FigA HSK A50 HYDRO 8×80 8 25 28 42 80 37 27 54 36 M6 FigA HSK A50 HYDRO 10×85 10 27 30 42 85 42 32 59 41 M8×1...
Описание
маркер

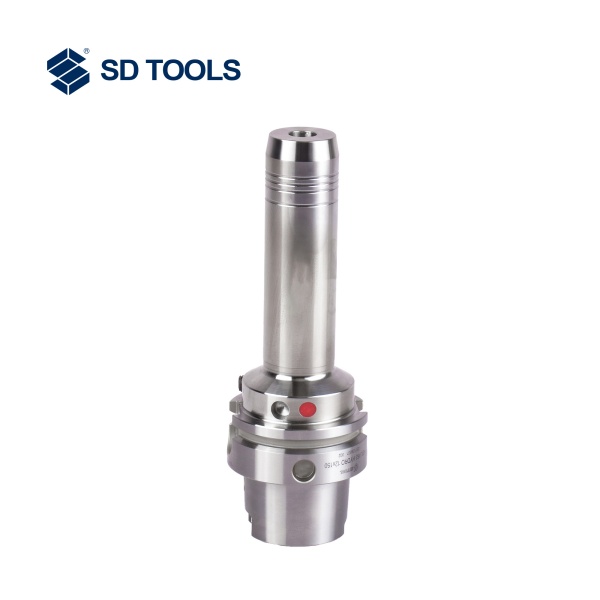

Держатель гидравлического инструмента
| Технические характеристики | D1 | D2 | D3 | D4 | L1 | L2max | L2min | L3 | L4 | G | Fig |
| HSK A50 HYDRO 6x80 | 6 | 23 | 26 | 42 | 80 | 37 | 27 | 54 | 35 | M5 | FigA |
| HSK A50 HYDRO 8x80 | 8 | 25 | 28 | 42 | 80 | 37 | 27 | 54 | 36 | M6 | FigA |
| HSK A50 HYDRO 10x85 | 10 | 27 | 30 | 42 | 85 | 42 | 32 | 59 | 41 | M8×1.0 | FigA |
| HSK A50 HYDRO 12x90 | 12 | 29 | 32 | 42 | 90 | 47 | 37 | 64 | 47 | M10×1.0 | FigA |
| HSK A50 HYDRO 14x90 | 14 | 30 | 34 | 42 | 90 | 47 | 37 | 64 | 49 | M10×1.0 | FigA |
| HSK A50 HYDRO 16x95 | 16 | 34 | 38 | 42 | 95 | 52 | 42 | 69 | 52 | M12×1.0 | FigA |
| HSK A50 HYDRO 18x95 | 18 | 36 | 40 | 42 | 95 | 52 | 42 | 69 | 52 | M12×1.0 | FigA |
| HSK A50 HYDRO 20x100 | 20 | 38 | 42 | - | 100 | 52 | 42 | 74 | - | M10×1.0 | FigB |
| HSK A63 HYDRO 6x80 | 6 | 23 | 26 | 50 | 80 | 37 | 27 | 54 | 33 | M5 | FigA |
| HSK A63 HYDRO 6x150 | 6 | 23 | 26 | 50 | 150 | 37 | 27 | 124 | 103 | M5 | FigA |
| HSK A63 HYDRO 6x200 | 6 | 23 | 26 | 50 | 200 | 37 | 27 | 174 | 153 | M5 | FigA |
| HSK A63 HYDRO 8x80 | 8 | 25 | 28 | 50 | 80 | 37 | 27 | 54 | 33 | M6 | FigA |
| HSK A63 HYDRO 8x150 | 8 | 25 | 28 | 50 | 150 | 37 | 27 | 124 | 104 | M6 | FigA |
| HSK A63 HYDRO 8x200 | 8 | 25 | 28 | 50 | 200 | 37 | 27 | 174 | 154 | M6 | FigA |
| HSK A63 HYDRO 10x85 | 10 | 27 | 30 | 50 | 85 | 42 | 32 | 59 | 39 | M8×1.0 | FigA |
| HSK A63 HYDRO 10x150 | 10 | 27 | 30 | 50 | 150 | 42 | 32 | 124 | 104 | M8×1.0 | FigA |
| HSK A63 HYDRO 10x200 | 10 | 27 | 30 | 50 | 200 | 42 | 32 | 174 | 154 | M8×1.0 | FigA |
| HSK A63 HYDRO 12x90 | 12 | 29 | 32 | 50 | 90 | 47 | 37 | 64 | 44 | M10×1.0 | FigA |
| HSK A63 HYDRO 12x150 | 12 | 29 | 32 | 50 | 150 | 47 | 37 | 124 | 105 | M10×1.0 | FigA |
| HSK A63 HYDRO 12x200 | 12 | 29 | 32 | 50 | 200 | 47 | 37 | 174 | 155 | M10×1.0 | FigA |
| HSK A63 HYDRO 14x90 | 14 | 30 | 34 | 50 | 90 | 47 | 37 | 64 | 46 | M10×1.0 | FigA |
| HSK A63 HYDRO 14x150 | 14 | 30 | 34 | 50 | 150 | 47 | 37 | 124 | 105 | M10×1.0 | FigA |
| HSK A63 HYDRO 14x200 | 14 | 30 | 34 | 50 | 200 | 47 | 37 | 174 | 155 | M10×1.0 | FigA |
| HSK A63 HYDRO 16x95 | 16 | 34 | 38 | 50 | 95 | 52 | 42 | 69 | 52 | M12×1.0 | FigA |
| HSK A63 HYDRO 16x150 | 16 | 34 | 38 | 50 | 150 | 52 | 42 | 124 | 106.5 | M12×1.0 | FigA |
| HSK A63 HYDRO 16x200 | 16 | 34 | 38 | 50 | 200 | 52 | 42 | 174 | 156.5 | M12×1.0 | FigA |
| HSK A63 HYDRO 18x95 | 18 | 36 | 40 | 50 | 95 | 52 | 42 | 69 | 52 | M12×1.0 | FigA |
| HSK A63 HYDRO 18x150 | 18 | 36 | 40 | 50 | 150 | 52 | 42 | 124 | 107 | M12×1.0 | FigA |
| HSK A63 HYDRO 18x200 | 18 | 36 | 40 | 50 | 200 | 52 | 42 | 174 | 157 | M12×1.0 | FigA |
| HSK A63 HYDRO 20x100 | 20 | 38 | 42 | 50 | 100 | 52 | 42 | 74 | 58 | M16×1.0 | FigA |
| HSK A63 HYDRO 20x150 | 20 | 38 | 42 | 50 | 150 | 52 | 42 | 124 | 108 | M12×1.0 | FigA |
| HSK A63 HYDRO 20x200 | 20 | 38 | 42 | 50 | 200 | 52 | 42 | 174 | 158 | M12×1.0 | FigA |
| HSK A63 HYDRO 25x120 | 25 | 46 | 50 | - | 120 | 58 | 48 | 94 | - | M16×1.0 | FigB |
| HSK A63 HYDRO 25x150 | 25 | 46 | 50 | - | 150 | 58 | 48 | 124 | - | M16×1.0 | FigB |
| HSK A63 HYDRO 25x200 | 25 | 46 | 50 | - | 200 | 58 | 48 | 174 | - | M16×1.0 | FigB |
| HSK A63 HYDRO 32x125 | 32 | 56 | 60 | 53 | 125 | 62 | 52 | 99 | 83 | M16×1.0 | FigA |
| HSK A100 HYDRO 6x85 | 6 | 23 | 26 | 50 | 85 | 37 | 27 | 56 | 29 | M5 | FigA |
| HSK A100 HYDRO 6x150 | 6 | 23 | 26 | 50 | 150 | 37 | 27 | 121 | 100 | M5 | FigA |
| HSK A100 HYDRO 6x200 | 6 | 23 | 26 | 63 | 200 | 37 | 27 | 171 | 144 | M5 | FigA |
| HSK A100 HYDRO 8x85 | 8 | 25 | 28 | 50 | 85 | 37 | 27 | 56 | 29 | M6 | FigA |
| HSK A100 HYDRO 8x150 | 8 | 25 | 28 | 63 | 150 | 37 | 28 | 121 | 94.5 | M6 | FigA |
| HSK A100 HYDRO 8x200 | 8 | 25 | 28 | 63 | 200 | 37 | 27 | 171 | 144.5 | M6 | FigA |
| HSK A100 HYDRO 10x90 | 10 | 27 | 30 | 50 | 90 | 42 | 32 | 61 | 35 | M8×1.0 | FigA |
| HSK A100 HYDRO 10x150 | 10 | 27 | 30 | 63 | 150 | 42 | 32 | 121 | 95 | M8×1.0 | FigA |
| HSK A100 HYDRO 10x200 | 10 | 27 | 30 | 50 | 200 | 42 | 32 | 171 | 151 | M8×1.0 | FigA |
| HSK A100 HYDRO 12x95 | 12 | 29 | 32 | 50 | 95 | 47 | 37 | 66 | 40 | M10×1.0 | FigA |
| HSK A100 HYDRO 12x150 | 12 | 29 | 32 | 63 | 150 | 47 | 37 | 121 | 95.5 | M10×1.0 | FigA |
| HSK A100 HYDRO 12x200 | 12 | 29 | 32 | 63 | 200 | 47 | 37 | 171 | 145.5 | M10×1.0 | FigA |
| HSK A100 HYDRO 14x95 | 14 | 30 | 34 | 63 | 95 | 47 | 37 | 66 | 42 | M10×1.0 | FigA |
| HSK A100 HYDRO 14x150 | 14 | 30 | 34 | 50 | 150 | 47 | 37 | 121 | 97 | M10×1.0 | FigA |
| HSK A100 HYDRO 14x200 | 14 | 30 | 34 | 50 | 200 | 47 | 37 | 171 | 147 | M10×1.0 | FigA |
| HSK A100 HYDRO 16x150 | 16 | 34 | 38 | 63 | 150 | 52 | 42 | 121 | 97.5 | M12×1.0 | FigA |
| HSK A100 HYDRO 16x200 | 16 | 34 | 38 | 63 | 200 | 52 | 42 | 171 | 147.5 | M12×1.0 | FigA |
| HSK A100 HYDRO 18x200 | 18 | 36 | 40 | 63 | 200 | 52 | 42 | 171 | 148 | M12×1.0 | FigA |
| HSK A100 HYDRO 20x150 | 20 | 38 | 42 | 63 | 150 | 52 | 42 | 121 | 99 | M12×1.0 | FigA |
| HSK A100 HYDRO 20x200 | 20 | 38 | 42 | 63 | 200 | 52 | 42 | 171 | 149 | M12×1.0 | FigA |
| HSK A100 HYDRO 25x200 | 25 | 46 | 50 | 63 | 200 | 58 | 48 | 171 | 136 | M16×1.0 | FigA |
| HSK A100 HYDRO 32x150 | 32 | 56 | 60 | - | 150 | 62 | 52 | 121 | - | M16×1.0 | FigB |
| HSK A100 HYDRO 32x200 | 32 | 56 | 60 | - | 200 | 62 | 52 | 171 | - | M16×1.0 | FigB |
● Точность вращения при 2,5 x D <0,003 мм
● При частоте вращения 25 000 об/мин уровень динамического баланса достигает G2.5 или Umax <1g мм
● Используется для автоматической смены инструмента
● Используйте втулку для уменьшения диаметра, чтобы вместить большее количество диаметров
