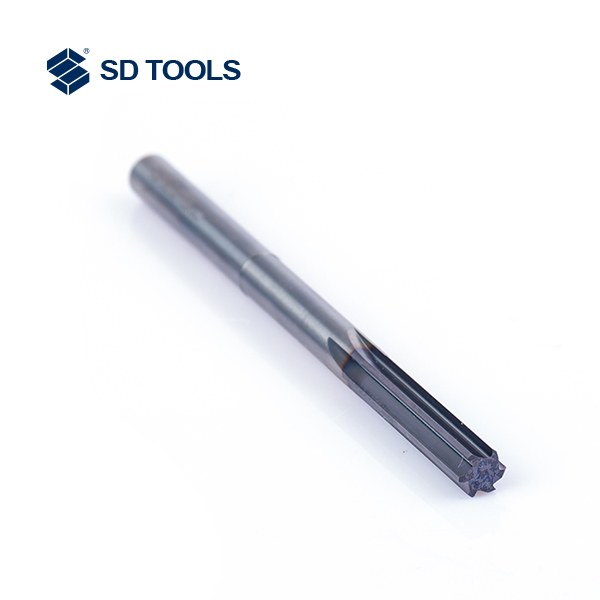

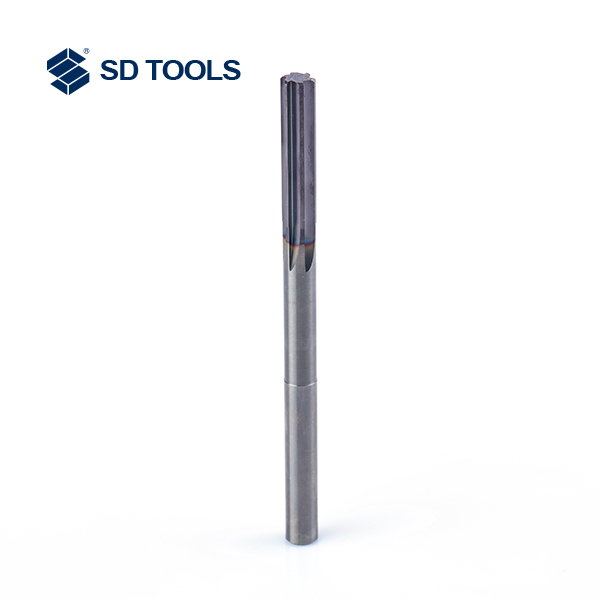

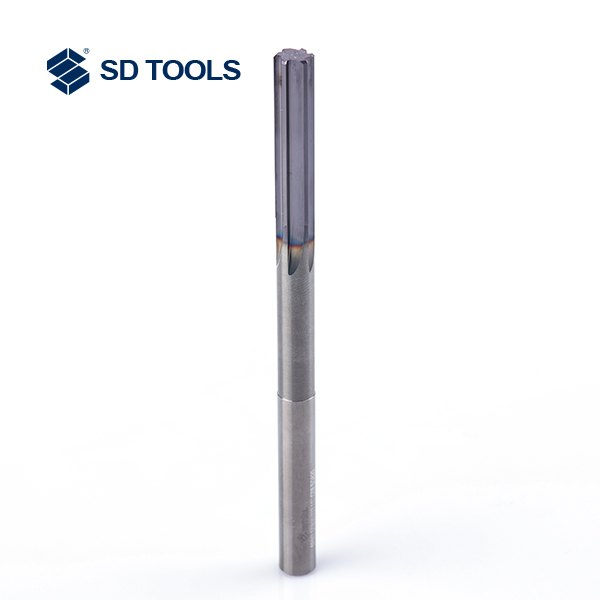

Цельная твердосплавная развертка с прямыми канавками
Конструкция прямых канавок: Развёртка имеет прямые канавки, что позволяет эффективно обрабатывать резьбовые отверстия или пазы, обеспечивая более высокую точность и производительность.
Описание
маркер
Цельные твердосплавные развертки с прямыми канавками (для универсальной обработки)
| Модель | Основные размеры | |||||
| Диаметр режущей части | Угол при вершине | Длина режущей части | Общая длина | Диаметр хвостовика | Количество зубьев | |
| Dc | L2 | L1 | L | Dm | Z | |
| 6RM7 D0400.019.075.C04 | 4 | 44 | 19 | 75 | 4 | 6 |
| 6RM7 D0500.023.086.C05 | 5 | 53 | 23 | 86 | 5 | 6 |
| 6RM7 D0600.026.093.C06 | 6 | 56 | 26 | 93 | 6 | 6 |
| 6RM7 D0700.031.109.C06 | 7 | 69 | 31 | 109 | 6 | 6 |
| 6RM7 D0800.033.117.C08 | 8 | 75 | 33 | 117 | 8 | 6 |
| 6RM7 D0900.036.125.C08 | 9 | 81 | 36 | 125 | 8 | 6 |
| 6RM7 D1000.038.133.C10 | 10 | 87 | 38 | 133 | 10 | 6 |
| 6RM7 D1100.041.142.C10 | 11 | 96 | 41 | 142 | 10 | 6 |
| 6RM7 D1200.044.151.C12 | 12 | 105 | 44 | 151 | 12 | 6 |
| 6RM7 D1300.044.151.C12 | 13 | 105 | 44 | 151 | 12 | 6 |
| 8RM7 D1400.047.160.C14 | 14 | 110 | 47 | 160 | 14 | 8 |
| 8RM7 D1500.050.162.C14 | 15 | 112 | 50 | 162 | 14 | 8 |
| 8RM7 D1600.052.170.C16 | 16 | 120 | 52 | 170 | 16 | 8 |
| ● Свыше 10 — сварная конструкция. | ||||||
| ● Допуски применимы для отверстий H7. | ||||||
Особенности продукта
Цельная твердосплавная прямоканавочная развёртка — это высокоэффективный режущий инструмент, предназначенный для обработки резьбовых отверстий или пазов, обладающий следующими характеристиками и конструкцией:
1.Материал: Обычно изготавливается из высококачественных материалов, таких как твёрдый сплав, отличающихся высокой твёрдостью и износостойкостью.
2.Конструкция прямых канавок: Развёртка имеет прямые канавки, что позволяет эффективно обрабатывать резьбовые отверстия или пазы, обеспечивая более высокую точность и производительность.
3.Конструкция инструмента: Обладает стабильной жёсткостью и способностью к демпфированию вибраций, что гарантирует надёжность и стабильность процесса резания.
4.Износостойкость: Твёрдосплавный материал обеспечивает хорошую износостойкость, подходит для длительных операций резания с сохранением высоких режущих свойств.
5.Стойкость к нагрузкам: Обладает высокой стойкостью к механическим нагрузкам, подходит для высокоскоростной обработки и работы в тяжёлых условиях.
Области применения
1.Производство пресс-форм: Широко применяется в области изготовления пресс-форм для обработки резьбовых отверстий или пазов, например, в пластиковых формах, литьевых формах под давлением и т.д.
2.Механическая обработка: В машиностроении используется для обработки резьбовых отверстий в различных механических деталях, таких как отверстия под подшипники, соединительные отверстия и т.д.
3.Автомобилестроение: Часто применяется для обработки деталей автомобильных двигателей, шасси и т.д., например, резьбовых отверстий в элементах трансмиссии.
4.Производство прецизионных приборов: Используется для обработки резьбовых отверстий в высокоточных деталях при изготовлении прецизионной техники, обеспечивая высокую точность обработки и качество поверхности.
Цельная твердосплавная прямоканавочная развёртка подходит для обработки резьбовых отверстий и пазов в различных отраслях, обладает преимуществами высокой эффективности, точности и долговечности, широко применяется в производстве пресс-форм, механической обработке и других сферах.
