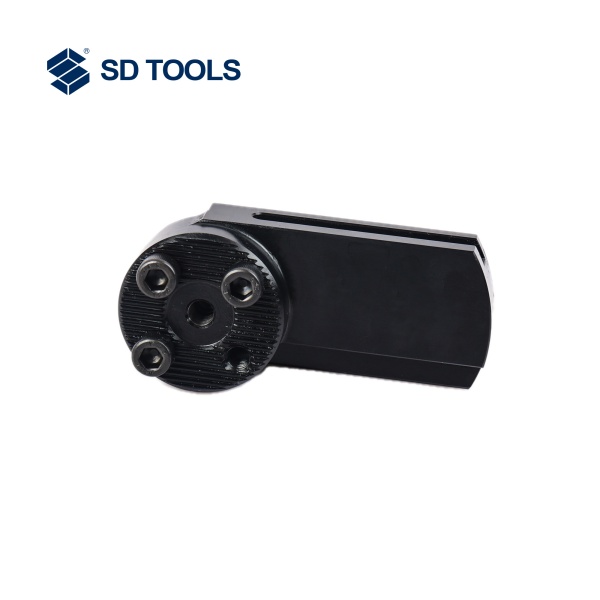

Комплектующие
-
Оправки для торцевых фрез
-
Удлинители оправок ER
-
Удлинители для термозажимных оправок
-
Демпфирующие виброгасящие резцы для чернового растачивания серии VBR (PSC)
-
Негативная 93° для обратного растачивания и профильного точения
-

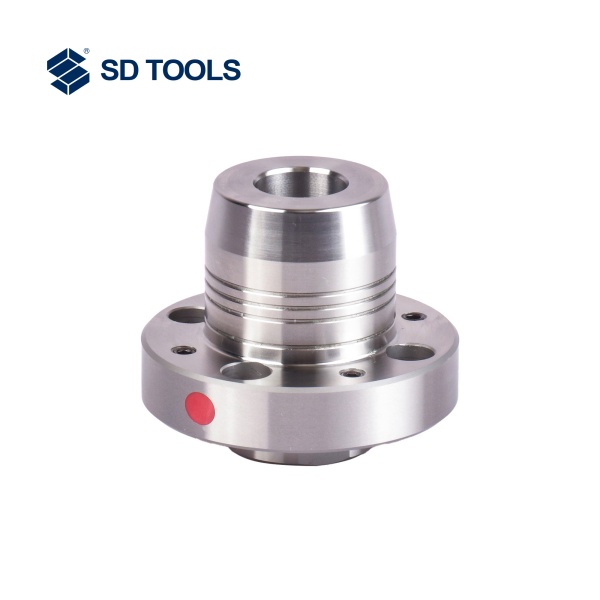

Удлинители для гидравлических оправок
-
Резцы для чернового растачивания с интерфейсом K
-

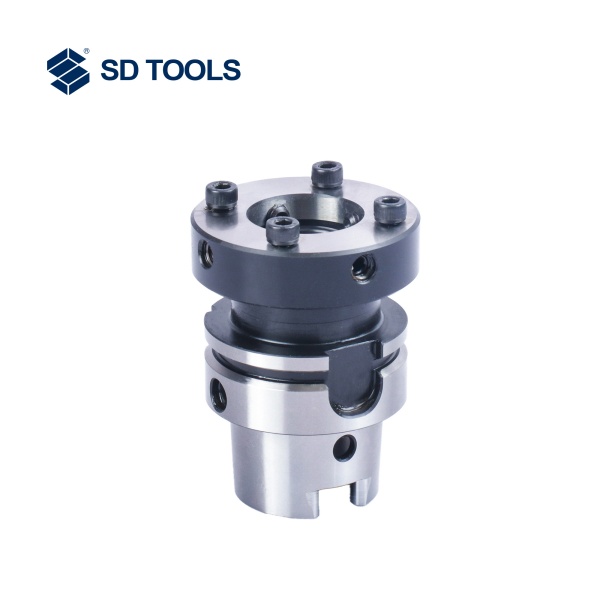

Регулируемые оправки
-
Силовые цанговые оправки для фрез
-
Оправки для боковых фрез
-
Гидравлические оправки
-
Удлинители PSC
-
Регулируемые оправки
-
Негативная 95° для прямого растачивания

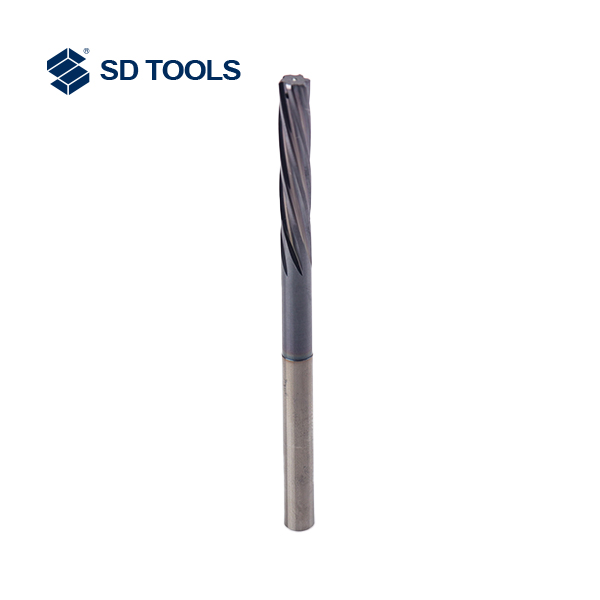

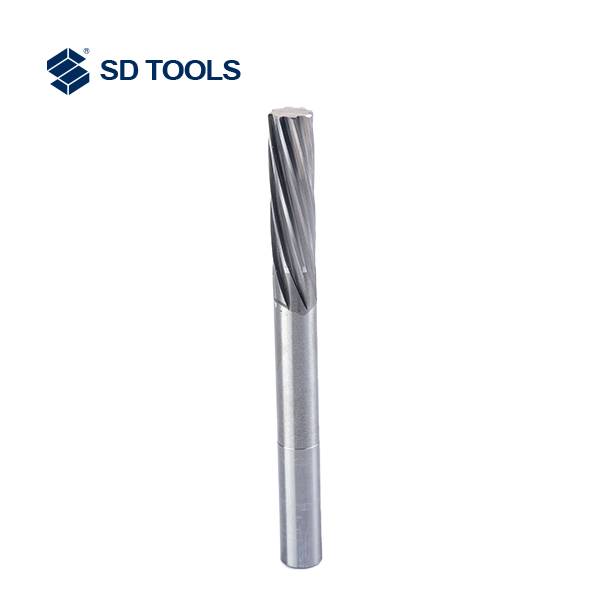

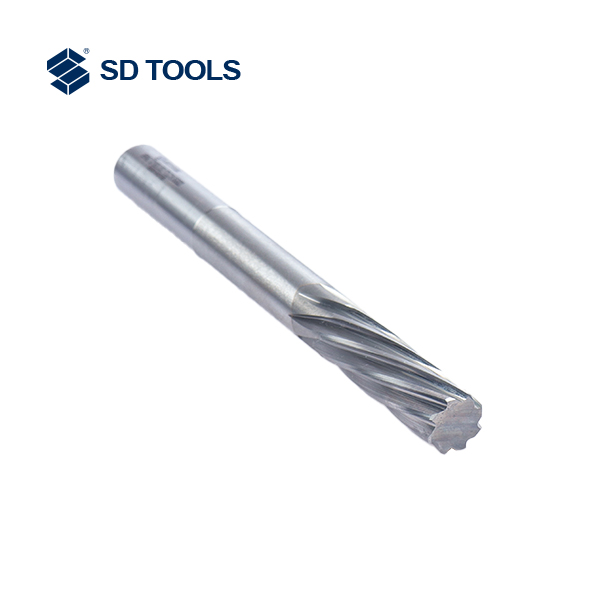

Цельная твердосплавная левоспиральная развертка с наружным охлаждением
Цельная твердосплавная левосторонняя развёртка с внешним охлаждением представляет собой высокопроизводительный режущий инструмент, особенно востребованный при обработке, требующей высокой точности и высокого качества поверхности.
Описание
маркер
Цельные твердосплавные левоспиральные развертки с наружным охлаждением (подходят для обработки сквозных отверстий)
| Модель | Основные размеры | |||||
| Диаметр режущей части | Длина шейки | Длина режущей части | Общая длина | Диаметр хвостовика | Количество зубьев | |
| Dc | L2 | L1 | L | Dm | Z | |
| 6RML7 D0400.019.075.C04 | 4 | 44 | 19 | 75 | 4 | 6 |
| 6RML7 D0500.023.086.C05 | 5 | 53 | 23 | 86 | 5 | 6 |
| 6RML7 D0600.026.093.C06 | 6 | 56 | 26 | 93 | 6 | 6 |
| 6RML7 D0700.031.109.C06 | 7 | 69 | 31 | 109 | 6 | 6 |
| 6RML7 D0800.033.117.C08 | 8 | 75 | 33 | 117 | 8 | 6 |
| 6RML7 D0900.036.125.C08 | 9 | 81 | 36 | 125 | 8 | 6 |
| 6RML7 D1000.038.133.C10 | 10 | 87 | 38 | 133 | 10 | 6 |
| 6RML7 D1100.041.142.C10 | 11 | 96 | 41 | 142 | 10 | 6 |
| 6RML7 D1200.044.151.C12 | 12 | 105 | 44 | 151 | 12 | 6 |
| 6RML7 D1300.044.151.C12 | 13 | 105 | 44 | 151 | 12 | 6 |
| 8RML7 D1400.047.160.C14 | 14 | 110 | 47 | 160 | 14 | 8 |
| 8RML7 D1500.050.162.C14 | 15 | 112 | 50 | 162 | 14 | 8 |
| 8RML7 D1600.052.170.C16 | 16 | 120 | 52 | 170 | 16 | 8 |
| ● Свыше 10 — сварная конструкция. | ||||||
| ● Допуски применимы для отверстий H7. | ||||||
Особенности продукта
Цельная твердосплавная левосторонняя развёртка с внешним охлаждением представляет собой высокопроизводительный режущий инструмент, особенно востребованный при обработке, требующей высокой точности и высокого качества поверхности. Ниже приведены основные области применения данной развёртки:
1.Автомобильная промышленность: В процессе производства автомобилей выполняется большой объём операций по резанию металла, например, обработка отверстий в деталях двигателя, опор подшипников, масляных каналов и т.д. Левосторонняя развёртка с внешним охлаждением благодаря своей высокой точности и способности обеспечивать высокое качество поверхности отлично подходит для этих задач.
2.Производство пресс-форм: При изготовлении пресс-форм часто требуется обработка глубоких отверстий и сложных контуров. Левосторонняя развёртка обеспечивает стабильный процесс резания, снижает вибрацию, повышает точность обработки и чистоту поверхности.
3.Механическая обработка и производство: При изготовлении различных деталей машин и механизмов, таких как зубчатые колёса, подшипники, трансмиссионные системы и т.д., часто требуется высокоточная обработка отверстий. Левосторонняя развёртка обеспечивает точный диаметр отверстия и гладкую поверхность, удовлетворяя высоким стандартам механической обработки.
4.Общее машиностроение и строительство: В строительной и общей инженерной деятельности также может потребоваться использование твердосплавных развёрток для обработки металла, особенно при обработке конструкционной стали или монтаже металлических элементов.
Левосторонняя развёртка с внешним охлаждением пользуется популярностью также благодаря своей превосходной системе охлаждения, которая позволяет подавать смазочно-охлаждающую жидкость непосредственно в зону резания. Это способствует снижению температуры обработки, увеличению срока службы инструмента, уменьшению налипания стружки и поддержанию высокой эффективности резания. Кроме того, левосторонняя конструкция особенно полезна для определённых направлений обработки или для станков с вращением против часовой стрелки, обеспечивая дополнительную гибкость и расширяя возможности применения.
связаться с нами
Сопутствующие популярные продукты
Концевые фрезы со сменными пластинами
Инструментальное производство и производство пресс-форм: используются для обработки различных торцевых канавок в пресс-формах, таких как пресс-формы для пластмасс, металлические пресс-формы и т.д., для повышения эффективности и качества обработки.
Резцы для чернового растачивания с интерфейсом K
Двулезвийные регулируемые, диапазон Φ20–Φ153, цилиндрический модульный интерфейс K, паз прямоугольного сечения.
Демпфирующие виброгасящие токарные державки
Рекомендуемая минимальная длина зажима: 4xD. Резец имеет внутренние отверстия для подачи СОЖ. При снижении виброгасящих характеристик рекомендуется провести техническое обслуживание и ремонт.

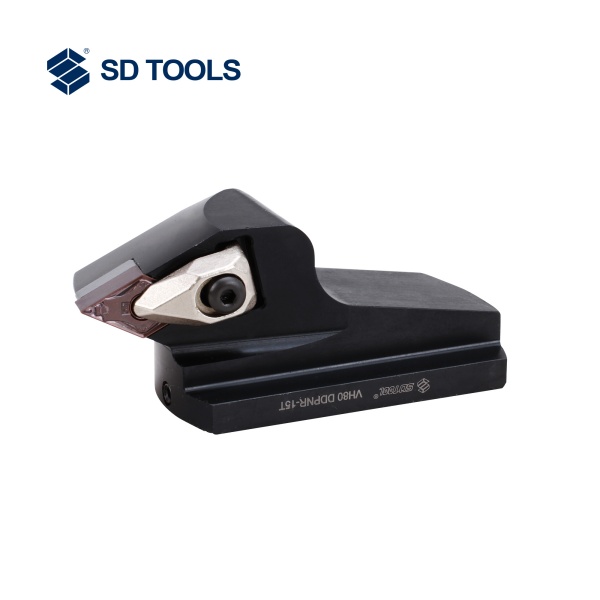

Негативная 62.5° для профильного точения
Описание продукта Обозначение D D1 min F L L1 α° K° кг Под...
Демпфирующее черновое растачивание мостового типа VLR
Двухлезвийная мостовая расточная головка для обработки больших отверстий. Диапазон обработки Φ148–Φ300.

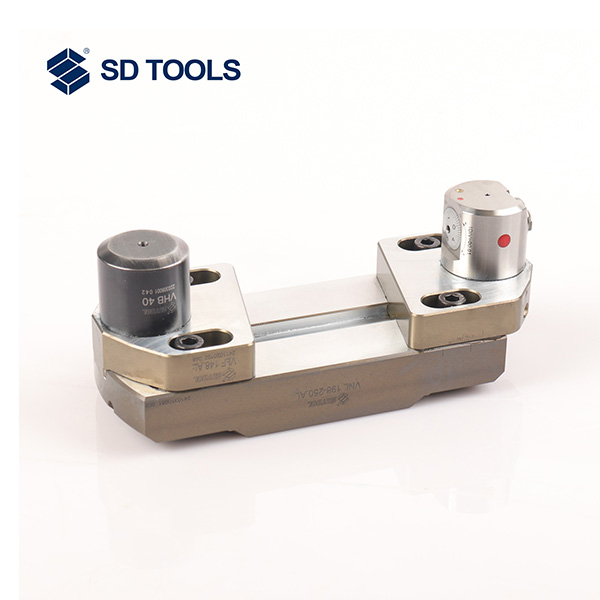

Демпфирующее чистовое растачивание мостового типа VLF
