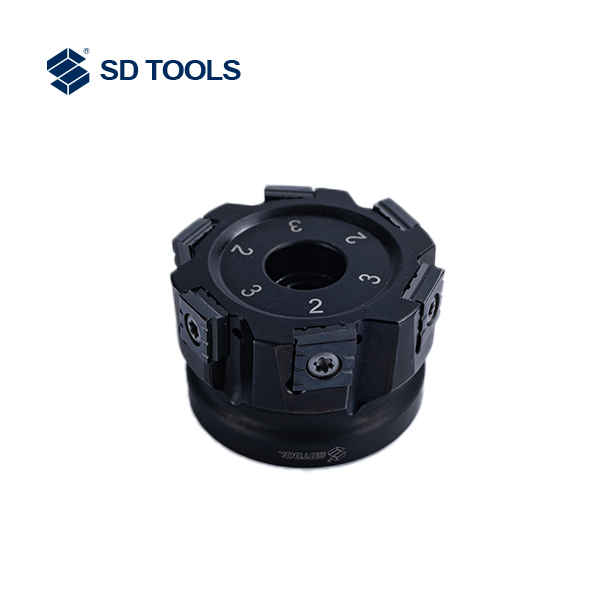

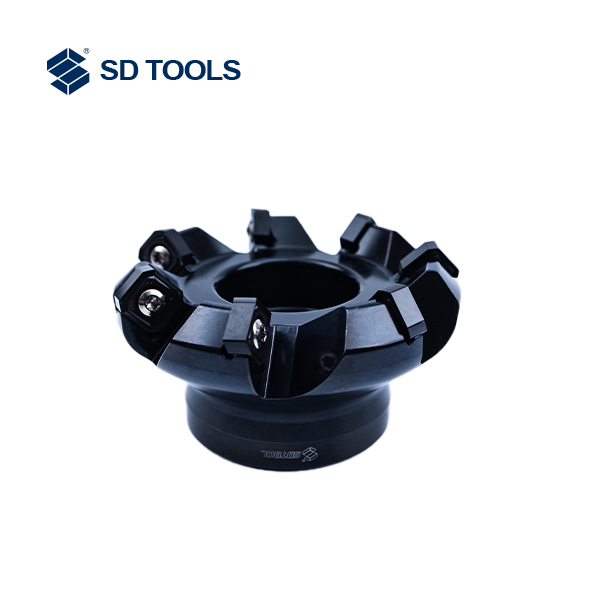

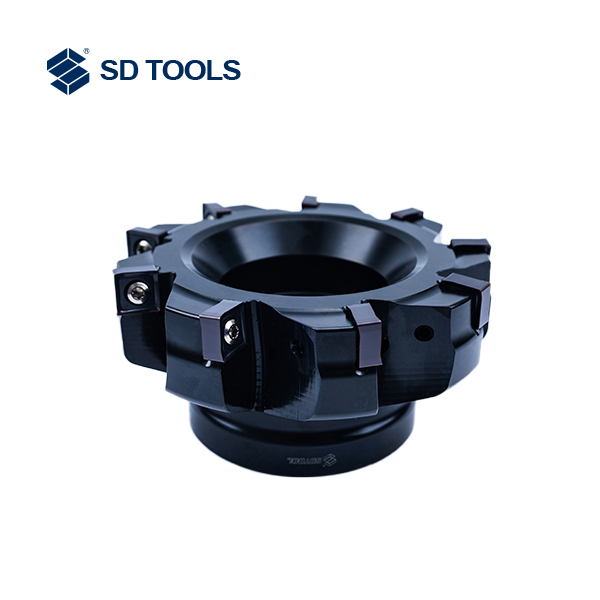

Торцевые фрезы со сменными пластинами
Ap максимальная глубина резания 8 мм, Fz максимальная 0,5 мм.
Пластины с вертикальным зажимом, частозубые, со стружкоделительными канавками, легкое резание, высокая эффективность, ударопрочность.
Описание
маркер
Торцевые фрезы со сменными пластинами
| MF90TD..1505.. Kr=90° | ||||||||||
| Модель | D | ap | Z | L | D3 | Da | Rd° | Внутреннее охлаждение | Kg | Модель пластины |
| MF90TD D050.B22.Z04.15.C | 50 | 13 | 4 | 40 | 46 | 22 | 1.6 | Y | 0.278 | TD..1505.. |
| MF90TD D063.B22.Z05.15.C | 63 | 13 | 5 | 50 | 59 | 22 | 1.2 | Y | 0.523 | TD..1505.. |
| MF90TD D080.B27.Z06.15.C | 80 | 13 | 6 | 50 | 74 | 27 | 0.9 | Y | 1.17 | TD..1505.. |
| MF90TD D100.B32.Z06.15.C | 100 | 13 | 6 | 50 | 80 | 32 | 0.7 | Y | 1.45 | TD..1505.. |
| MF90TD D125.B40.Z07.15.C | 125 | 13 | 7 | 63 | 82 | 40 | 0.5 | Y | 2.294 | TD..1505.. |
| MF90TD D160.B40.Z10.15 | 160 | 13 | 10 | 63 | 105 | 40 | 0.3 | N | 3.996 | TD..1505.. |
| MF90TD D200.B60.Z11.15 | 200 | 13 | 11 | 63 | 135 | 60 | 0.2 | N | 5.219 | TD..1505.. |
| ● Пластины заказываются отдельно в зависимости от материала. | ||||||||||
| ● Режимы резания для обработки различных материалов, «нажмите здесь» | ||||||||||
| MF90AN..1706.. Kr=90° | ||||||||||
| Модель | D | ap | Z | L | D3 | Da | Rd° | Внутреннее охлаждение | Kg | Модель пластины |
| MF90AN D050.B22.Z04.17.C | 50 | 16.3 | 4 | 40 | 48 | 22 | 3.8 | Y | 0.304 | AN..1706.. |
| MF90AN D063.B27.Z04.17.C | 63 | 16.3 | 4 | 50 | 59.2 | 27 | 2 | Y | 0.669 | AN..1706.. |
| MF90AN D080.B27.Z05.17.C | 80 | 16.3 | 5 | 50 | 63 | 27 | 1.5 | Y | 0.8 | AN..1706.. |
| MF90AN D100.B32.Z08.17.C | 100 | 16.3 | 8 | 50 | 80 | 32 | 1 | Y | 1.474 | AN..1706.. |
| MF90AN D125.B40.Z07.17.C | 125 | 16.3 | 7 | 63 | 82 | 40 | 0 | Y | 2.41 | AN..1706.. |
| MF90AN D160.B40.Z08.17 | 160 | 16.3 | 8 | 63 | 105 | 40 | 0 | N | 4.1 | AN..1706.. |
| MF90AN D200.B60.Z10.17 | 200 | 16.3 | 10 | 63 | 135 | 60 | 0 | N | 5.988 | AN..1706.. |
| MF90AN D250.B60.Z12.17 | 250 | 16.3 | 12 | 63 | 144 | 60 | 0 | N | 9.338 | AN..1706.. |
| ● Пластины заказываются отдельно в зависимости от материала. | ||||||||||
| ● Режимы резания для обработки различных материалов, «нажмите здесь» | ||||||||||
Характеристики продукции
(1) Серия торцевых фрез 90° с квадратным уступом
1. Диаметр: D40-D315
2. Материал пластин: сталь, чугун, нержавеющая сталь и т.д.
3. Ap максимальная глубина резания 8 мм, Fz максимальная 0,5 мм
4. Пластины с вертикальным зажимом, частозубые, со стружкоделительными канавками, легкое резание, высокая эффективность, ударопрочность
(2) Серия торцевых фрез 89°
1. Диаметр серии торцевых фрез 89°: D40-D160
2. Материал пластин применяется для стали, чугуна, нержавеющей стали
3. Ap максимальная 8 мм, Fz максимальная 0,3 мм
4. 8 правых режущих кромок, экономичность, ударопрочность

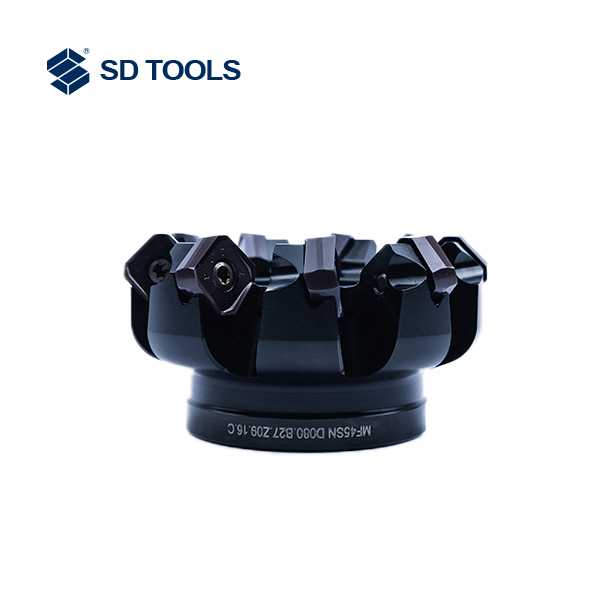

(3) Серия торцевых фрез 45°
1. Диаметр серии торцевых фрез 45°: D40-D250
2. Материал пластин серий SN, HN: P/K/M/S
3. Ap максимальная 6 мм, Fz максимальная 0,5 мм
4. 8-12 правых режущих кромок, легкое резание, экономичность
(4) Серия торцевых фрез для титановых плит
1. Диаметр торцевых фрез для титановых плит: D200-D1000
2. Специальный материал пластин, ориентированный на титановые плиты
3. Ap максимальная 8 мм, Fz 0,45 мм
4. Пластины R-типа с высокой прочностью режущей кромки и длительным сроком службы
5. Пластины экономичны, ударопрочны, легкое резание
6. Комбинированная форма для черновой и чистовой обработки, значительное повышение эффективности
