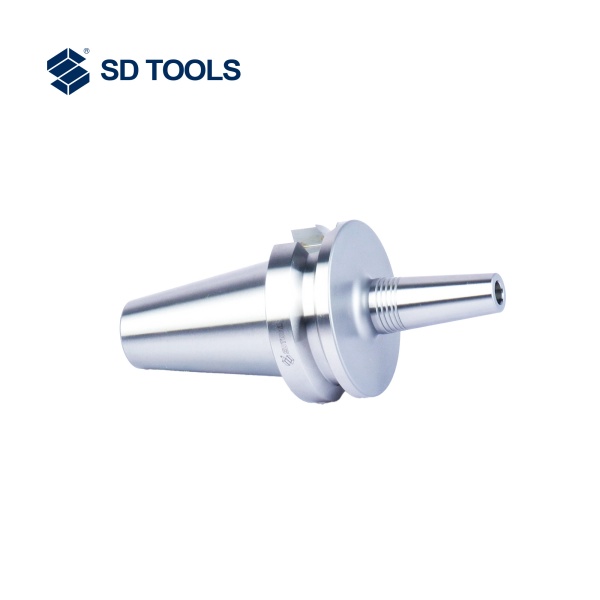

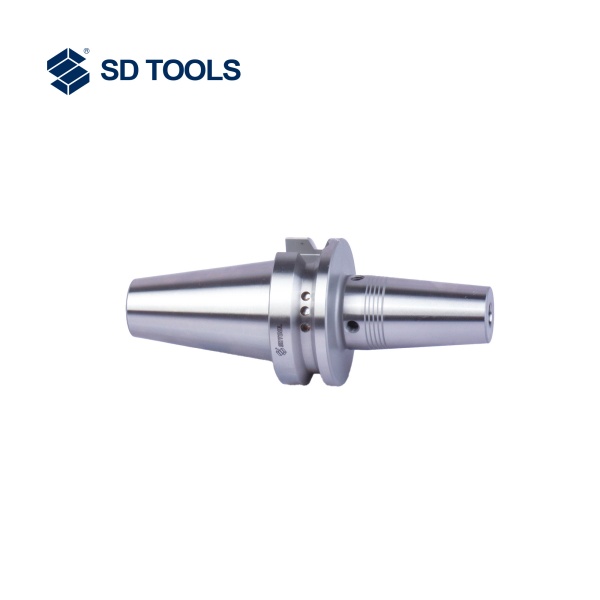

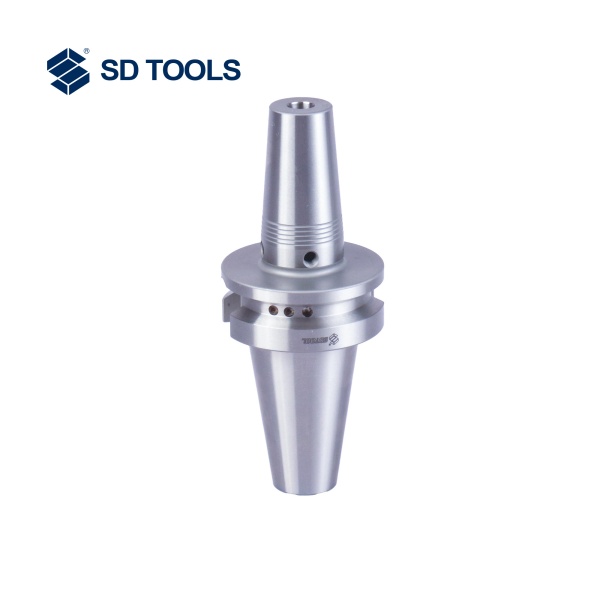

Термозажимные оправки

Термоусадочный держатель инструмента типа BT MAS403 используется только для крепления всего инструмента из цементированного карбида.

Отправить заявку



Описание

маркер

термоусаживаемый хвостовик

1.Термоусадочный держатель инструмента типа BT MAS403 используется только для крепления всего инструмента из цементированного карбида.

TexниЧеские xарактеристиKи и мопели	d	D1	D2	L1	L2	L	Lmin	Lmax	E	G	Kg
BT40 SRK3x77	3	10	15	35.55	50	77	10	16	M6	M16	1.0
BT40 SRK3x112	3	10	19	64.15	85	112	10	16	M6	M16	1.0
BT40 SRK4x77	4	10	15	35.55	50	77	12	18	M6	M16	1.0
BT40 SRK4x112	4	10	19	64.15	85	112	12	18	M6	M16	1.0
BT40 SRK5x77	5	10	15	35.55	50	77	15	21	M6	M16	1.0
BT40 SRK5x112	5	10	19	64.15	85	112	15	21	M6	M16	1.0
BT40 SRK6x77	6	11	16	35.55	50	77	18	24	M8	M16	1.0
BT40 SRK6x112	6	11	20	64.15	85	112	18	24	M8	M16	1.1
BT40 SRK8x77	8	14	20	42.50	50	77	25	31	M10	M16	1.0
BT40 SRK8x112	8	14	23	63.95	85	112	25	31	M10	M16	1.1
BT40 SRK10x77	10	16	22	42.40	50	77	30	36	M12	M16	1.0
BT40 SRK10x112	10	16	25	60.28	85	112	30	36	M12	M16	1.1
BT40 SRK12x77	12	20	26	42.30	50	77	32	42	M10	M16	1.1
BT40 SRK12x112	12	20	28	56.60	85	112	32	42	M10	M16	1.2

● При рабочей частоте вращения N=25 000 об/мин уровень балансировки хвостовика равен G2.5

● Если вам нужно отверстие для чипа данных для хвостовика, пожалуйста, добавьте". " к модели.X"

● Пример заказа:1 штука BT40 SRK3x77

2.Термоусадочный держатель инструмента типа BT MAS403, используемый для хранения встроенных инструментов из цементированного карбида или инструментов из быстрорежущей стали.

TexниЧеские xарактеристиKи и мопели	d	D1	D2	L1	L2	L	Lmin	Lmax	E	G	Kg
BT40 SRKIN6x90	6	21	27	38	63	90	25	36	M5	M16	1.13
BT40 SRKIN6x120	6	21	27	38	93	120	25	36	M5	M16	1.3
BT40 SRKIN6x160	6	21	27	38	133	160	25	36	M5	M16	1.5
BT40 SRKIN8x90	8	21	27	38	63	90	25	36	M6	M16	1.1
BT40 SRKIN8x120	8	21	27	38	93	120	25	36	M6	M16	1.3
BT40 SRKIN8x160	8	21	27	38	133	160	25	36	M6	M16	1.4
BT40 SRKIN10x90	10	24	32	50.5	63	90	31	42	M8	M16	1.23
BT40 SRKIN10x120	10	24	32	50.5	93	120	31	42	M8	M16	1.4
BT40 SRKIN10x160	10	24	32	50.5	133	160	31	42	M8	M16	1.6
BT40 SRKIN12x90	12	24	32	50.5	63	90	36	47	M10	M16	1.13
BT40 SRKIN12x120	12	24	32	50.5	93	120	36	47	M10	M16	1.4
BT40 SRKIN12x160	12	24	32	50.5	133	160	36	47	M10	M16	1.6
BT40 SRKIN14x90	14	27	34	44.5	63	90	36	47	M10	M16	1.26
BT40 SRKIN14x120	14	27	34	44.5	93	120	36	47	M10	M16	1.5
BT40 SRKIN14x160	14	27	34	44.5	133	160	36	47	M10	M16	1.7
BT40 SRKIN16x90	16	27	34	44.5	63	90	39	50	M12	M16	1.23
BT40 SRKIN16x120	16	27	34	44.5	93	120	39	50	M12	M16	1.5
BT40 SRKIN16x160	16	27	34	44.5	133	160	39	50	M12	M16	1.7
BT40 SRKIN18x90	18	33	42	57	63	90	39	50	M12	M16	1.4
BT40 SRKIN18x120	18	33	42	57	93	120	39	50	M12	M16	1.7
BT40 SRKIN18x160	18	33	42	57	133	160	39	50	M12	M16	2.1
BT40 SRKIN20x90	20	33	42	57	63	90	41	52	M16	M16	1.3
BT40 SRKIN20x120	20	33	42	57	93	120	41	52	M16	M16	1.65
BT40 SRKIN20x160	20	33	42	57	133	160	41	52	M16	M16	2
BT40 SRKIN25x110	25	44	53	57	83	110	47	58	M16	M16	1.84
BT40 SRKIN25x160	25	44	53	57	133	160	47	58	M16	M16	2.8
BT50 SRKIN6x100	6	21	26	38	62	100	25	36	M5	M24	3.67
BT50 SRKIN6x120	6	21	26	38	82	120	25	36	M5	M24	3.9
BT50 SRKIN6x160	6	21	26	38	122	160	25	36	M5	M24	4.1
BT50 SRKIN8x100	8	21	27	38	62	100	25	36	M6	M24	3.78
BT50 SRKIN8x120	8	21	27	38	82	120	25	36	M6	M24	3.9
BT50 SRKIN8x160	8	21	27	38	122	160	25	36	M6	M24	4.1
BT50 SRKIN10x100	10	24	32	50.5	62	100	31	42	M8	M24	3.78
BT50 SRKIN10x120	10	24	32	50.5	82	120	31	42	M8	M24	4
BT50 SRKIN10x160	10	24	32	50.5	122	160	31	42	M8	M24	4.2
BT50 SRKIN12x100	12	24	32	50.5	62	100	36	47	M10	M24	3.8
BT50 SRKIN12x120	12	24	32	50.5	82	120	36	47	M10	M24	4
BT50 SRKIN12x160	12	24	32	50.5	122	160	36	47	M10	M24	4.2
BT50 SRKIN14x100	14	27	34	44.5	62	100	36	47	M10	M24	3.9
BT50 SRKIN14x120	14	27	34	44.5	82	120	36	47	M10	M24	4
BT50 SRKIN14x160	14	27	34	44.5	122	160	36	47	M10	M24	4.3
BT50 SRKIN16x100	16	27	34	44.5	62	100	39	50	M12	M24	3.85
BT50 SRKIN16x120	16	27	34	44.5	82	120	39	50	M12	M24	4
BT50 SRKIN16x160	16	27	34	44.5	122	160	39	50	M12	M24	4.2
BT50 SRKIN18x100	18	33	42	57	62	100	39	50	M12	M24	3.92
BT50 SRKIN18x120	18	33	42	57	82	120	39	50	M12	M24	4.2
BT50 SRKIN18x160	18	33	42	57	122	160	39	50	M12	M24	4.6
BT50 SRKIN20x100	20	33	42	57	62	100	41	52	M16	M24	3.9
BT50 SRKIN20x120	20	33	42	57	82	120	41	52	M16	M24	4.1
BT50 SRKIN20x160	20	33	42	57	122	160	41	52	M16	M24	4.45
BT50 SRKIN25x120	25	44	53	57	82	120	47	58	M16	M24	4.5
BT50 SRKIN25x160	25	44	53	57	122	160	47	58	M16	M24	5.1
BT50 SRKIN32x120	32	44	53	57	82	120	47	58	M16	M24	4.34
BT50 SRKIN32x160	32	44	53	57	122	160	47	58	M16	M24	5.1

● При рабочей частоте вращения N=25 000 об/мин уровень балансировки хвостовика равен G2.5

● Если вам нужно отверстие для чипа данных для хвостовика, пожалуйста, добавьте ". " к модели.X"

3.Термоусаживаемый держатель инструмента с торцевым отверстием типа BT MAS403, используется только для зажима всего инструмента из цементированного карбида, охлаждающая жидкость выбрасывается из торцевой поверхности головки.

Технические характеристики и модели	d	D1	D2	L1	L2	L	Lmin	Lmax	E	G	Kg
BT40 SRK6x77.FC	6	11	16	35.55	50	77	18	24	M8	M16	1.0
BT40 SRK6x112.FC	6	11	20	64.15	85	112	18	24	M8	M16	1.1
BT40 SRK8x77.FC	8	14	20	42.50	50	77	25	31	M10	M16	1.0
BT40 SRK8x112.FC	8	14	23	63.95	85	112	25	31	M10	M16	1.1
BT40 SRK10x77.FC	10	16	22	42.40	50	77	30	36	M12	M16	1.0
BT40 SRK10x112.FC	10	16	25	60.28	85	112	30	36	M12	M16	1.1
BT40 SRK12x77.FC	12	20	26	42.30	50	77	32	42	M10	M16	1.1
BT40 SRK12x112.FC	12	20	28	56.60	85	112	32	42	M10	M16	1.2

● При рабочей частоте вращения N=25 000 об/мин уровень балансировки хвостовика равен G2.5

● Если вам нужно отверстие для чипа данных для хвостовика, пожалуйста, добавьте ". " к модели.X"

4.Термоусаживаемый держатель инструмента с торцевым выпуском типа BT MAS403, используемый для зажима встроенных инструментов из цементированного карбида или инструментов из быстрорежущей стали, охлаждающая жидкость выбрасывается из торцевой поверхности головки.

Спецификация Обозначение модели	d	D1	D2	L1	L2	L	Lmin	Lmax	E	G	Kg
BT40 SRKIN6x90.FC	6	21	27	38.0	63	90	25	36	M5	M16	1.13
BT40 SRKIN6x120.FC	6	21	27	38.0	93	12	25	36	M5	M16	1.30
BT40 SRKIN6x160.FC	6	21	27	38.0	133	160	25	36	M5	M16	1.50
BT40 SRKIN8x90.FC	8	21	27	38.0	63	90	25	36	M6	M16	1.10
BT40 SRKIN8x120.FC	8	21	27	38.0	93	12	25	36	M6	M16	1.30
BT40 SRKIN8x160.FC	8	21	27	38.0	133	160	25	36	M6	M16	1.40
BT40 SRKIN10x90.FC	10	24	32	50.5	63	90	31	42	M8	M16	1.23
BT40 SRKIN10x120.FC	10	24	32	50.5	93	12	31	42	M8	M16	1.40
BT40 SRKIN10x160.FC	10	24	32	50.5	133	160	31	42	M8	M16	1.60
BT40 SRKIN12x90.FC	12	24	32	50.5	63	90	36	47	M10	M16	1.13
BT40 SRKIN12x120.FC	12	24	32	50.5	93	12	36	47	M10	M16	1.40
BT40 SRKIN12x160.FC	12	24	32	50.5	133	160	36	47	M10	M16	1.60
BT40 SRKIN14x90.FC	14	27	34	44.5	63	90	36	47	M10	M16	1.26
BT40 SRKIN14x120.FC	14	27	34	44.5	93	12	36	47	M10	M16	1.50
BT40 SRKIN14x160.FC	14	27	34	44.5	133	160	36	47	M10	M16	1.70
BT40 SRKIN16x90.FC	16	27	34	44.5	63	90	39	50	M12	M16	1.23
BT40 SRKIN16x120.FC	16	27	34	44.5	93	12	39	50	M12	M16	1.50
BT40 SRKIN16x160.FC	16	27	34	44.5	133	160	39	50	M12	M16	1.70
BT40 SRKIN18x90.FC	18	33	42	57.0	63	90	39	50	M12	M16	1.40
BT40 SRKIN18x120.FC	18	33	42	57.0	93	12	39	50	M12	M16	1.70
BT40 SRKIN18x160.FC	18	33	42	57.0	133	160	39	50	M12	M16	2.10
BT40 SRKIN20x90.FC	20	33	42	57.0	63	90	41	52	M16	M16	1.30
BT40 SRKIN20x120.FC	20	33	42	57.0	93	12	41	52	M16	M16	1.65
BT40 SRKIN20x160.FC	20	33	42	57.0	133	160	41	52	M16	M16	2.00
BT40 SRKIN25x110.FC	25	44	53	57.0	83	110	47	58	M16	M16	1.84
BT40 SRKIN25x160.FC	25	44	53	57.0	133	160	47	58	M16	M16	2.80
BT50 SRKIN6x100.FC	6	21	26	38.0	62	100	25	36	M5	M24	3.67
BT50 SRKIN6x120.FC	6	21	26	38.0	82	120	25	36	M5	M24	3.90
BT50 SRKIN6x160.FC	6	21	26	38.0	122	160	25	36	M5	M24	4.10
BT50 SRKIN8x100.FC	8	21	27	38.0	62	100	25	36	M6	M24	3.78
BT50 SRKIN8x120.FC	8	21	27	38.0	82	120	25	36	M6	M24	3.90
BT50 SRKIN8x160.FC	8	21	27	38.0	122	160	25	36	M6	M24	4.10
BT50 SRKIN10x100.FC	10	24	32	50.5	62	100	31	42	M8	M24	3.78
BT50 SRKIN10x120.FC	10	24	32	50.5	82	120	31	42	M8	M24	4.00
BT50 SRKIN10x160.FC	10	24	32	50.5	122	160	31	42	M8	M24	4.20
BT50 SRKIN12x100.FC	12	24	32	50.5	62	100	36	47	M10	M24	3.80
BT50 SRKIN12x120.FC	12	24	32	50.5	82	120	36	47	M10	M24	4.00
BT50 SRKIN12x160.FC	12	24	32	50.5	122	160	36	47	M10	M24	4.20
BT50 SRKIN14x100.FC	14	27	34	44.5	62	100	36	47	M10	M24	3.90
BT50 SRKIN14x120.FC	14	27	34	44.5	82	120	36	47	M10	M24	4.00
BT50 SRKIN14x160.FC	14	27	34	44.5	122	160	36	47	M10	M24	4.30
BT50 SRKIN16x100.FC	16	27	34	44.5	62	100	39	50	M12	M24	3.85
BT50 SRKIN16x120.FC	16	27	34	44.5	82	120	39	50	M12	M24	4.00
BT50 SRKIN16x160.FC	16	27	34	44.5	122	160	39	50	M12	M24	4.20
BT50 SRKIN18x100.FC	18	33	42	57.0	62	100	39	50	M12	M24	3.92
BT50 SRKIN18x120.FC	18	33	42	57.0	82	120	39	50	M12	M24	4.20
BT50 SRKIN18x160.FC	18	33	42	57.0	122	160	39	50	M12	M24	4.60
BT50 SRKIN20x100.FC	20	33	42	57.0	62	100	41	52	M16	M24	3.90
BT50 SRKIN20x120.FC	20	33	42	57.0	82	120	41	52	M16	M24	4.10
BT50 SRKIN20x160.FC	20	33	42	57.0	122	160	41	52	M16	M24	4.45
BT50 SRKIN25x120.FC	25	44	53	57.0	82	120	47	58	M16	M24	4.50
BT50 SRKIN25x160.FC	25	44	53	57.0	122	160	47	58	M16	M24	5.10
BT50 SRKIN32x120.FC	32	44	53	57.0	82	120	47	58	M16	M24	4.34
BT50 SRKIN32x160.FC	32	44	53	57.0	122	160	47	58	M16	M24	5.10

● При рабочей частоте вращения N=25 000 об/мин уровень балансировки хвостовика равен G2.5

● Если вам нужно отверстие для чипа данных для хвостовика, пожалуйста, добавьте ". " к модели.X"
