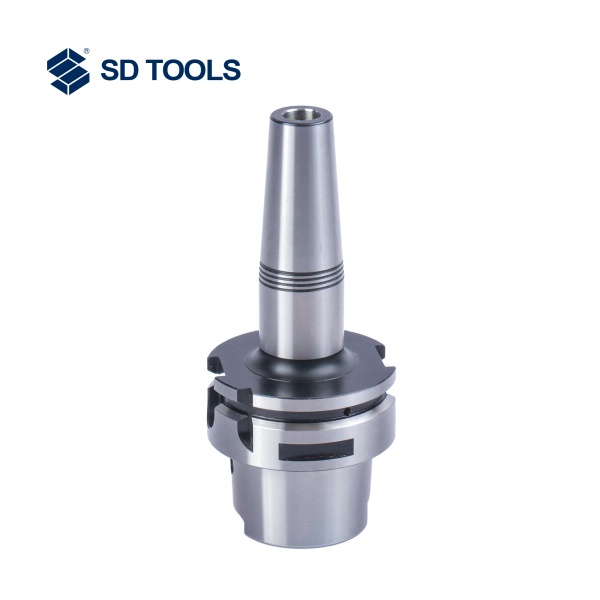

Термозажимные оправки

Термоусаживаемый хвостовик 1.DIN69893 Термоусадочный держатель инструмента типа HSK-A, используется только для зажима инструментов из цементированного карбида Технические характеристики d D D1 D2 L1 L2 L Lmin Lmax E G Kg HSK A63 SRK3x76 3 63 10 17 – 50 76 10 16 M6 M18x1 0....

Отправить заявку



Описание

маркер

Термоусаживаемый хвостовик

1.DIN69893 Термоусадочный держатель инструмента типа HSK-A, используется только для зажима инструментов из цементированного карбида

Технические характеристики	d	D	D1	D2	L1	L2	L	Lmin	Lmax	E	G	Kg
HSK A63 SRK3x76	3	63	10	17	-	50	76	10	16	M6	M18x1	0.7
HSK A63 SRK3x111	3	63	10	21	79	85	111	10	16	M6	M18x1	0.8
HSK A63 SRK4x76	4	63	10	17	-	50	76	12	18	M6	M18x1	0.7
HSK A63 SRK4x111	4	63	10	21	79	85	111	12	18	M6	M18x1	0.7
HSK A63 SRK5x76	5	63	10	17	-	50	76	15	21	M6	M18x1	0.7
HSK A63 SRK5x111	5	63	10	21	79	85	111	15	21	M6	M18x1	0.8
HSK A63 SRK6x76	6	63	11	18	-	50	76	18	24	M8	M18x1	0.7
HSK A63 SRK6x111	6	63	11	22	79	85	111	18	24	M8	M18x1	0.8
HSK A63 SRK8x76	8	63	14	20	43	50	76	25	36	M6	M18x1	0.7
HSK A63 SRK8x111	8	63	14	23	64	85	111	25	36	M6	M18x1	0.8
HSK A63 SRK10x76	10	63	16	23	-	50	76	30	41	M8	M18x1	0.7
HSK A63 SRK10x111	10	63	16	26	72	85	111	30	41	M8	M18x1	0.8
HSK A63 SRK12x76	12	63	20	27	-	50	76	32	43	M10	M18x1	0.8
HSK A63 SRK12x111	12	63	20	30	72	85	111	32	43	M10	M18x1	0.9

● Внутреннюю охлаждающую трубку необходимо заказывать отдельно.

● При рабочей частоте вращения N=25 000 об/мин уровень балансировки хвостовика равен G2.5.

2.DIN69893 Термоусадочный резцедержатель HSK типа A для зажима встроенных инструментов из цементированного карбида или быстрорежущей стали

Технические характеристики	d	D	D1	D2	L1	L2	L	Lmin	Lmax	E	G	Kg
HSK A50 SRKIN6x80	6	50	21	27	38	54	80	25	36	M5	M16x1	0.57
HSK A50 SRKIN8x80	8	50	21	27	38	54	80	25	36	M6	M16x1	0.57
HSK A50 SRKIN10x85	10	50	24	32	51	59	85	31	42	M8	M16x1	0.64
HSK A50 SRKIN12x90	12	50	24	32	51	64	90	36	47	M10	M16x1	0.65
HSK A50 SRKIN14x90	14	50	27	34	45	64	90	36	47	M10	M16x1	0.7
HSK A50 SRKIN16x95	16	50	27	34	45	69	95	39	50	M10	M16x1	0.71
HSK A63 SRKIN6x80	6	63	21	27	38	54	80	25	36	M5	M18x1	0.8
HSK A63 SRKIN6x120	6	63	21	27	38	94	120	25	36	M5	M18x1	1
HSK A63 SRKIN6x160	6	63	21	27	38	134	160	25	36	M5	M18x1	1.2
HSK A63 SRKIN8x80	8	63	21	27	38	54	80	25	36	M6	M18x1	0.9
HSK A63 SRKIN8x120	8	63	21	27	38	94	120	25	36	M6	M18x1	1
HSK A63 SRKIN8x160	8	63	21	27	38	134	160	25	36	M6	M18x1	1.2
HSK A63 SRKIN10x85	10	63	24	32	51	59	85	31	42	M8	M18x1	0.9
HSK A63 SRKIN10x120	10	63	24	32	51	94	120	31	42	M8	M18x1	1.1
HSK A63 SRKIN10x160	10	63	24	32	51	134	160	31	42	M8	M18x1	1.4
HSK A63 SRKIN12x90	12	63	24	32	51	64	90	36	42	M8	M18x1	0.9
HSK A63 SRKIN12x120	12	63	24	32	51	94	120	36	47	M10	M18x1	1
HSK A63 SRKIN12x160	12	63	24	32	51	134	160	36	47	M10	M18x1	1.3
HSK A63 SRKIN14x90	14	63	27	34	45	64	90	36	47	M10	M18x1	0.9
HSK A63 SRKIN14x120	14	63	27	34	45	94	120	36	47	M10	M18x1	1.2
HSK A63 SRKIN14x160	14	63	27	34	45	134	160	36	47	M10	M18x1	1.4
HSK A63 SRKIN16x75	16	63	27	34	-	49	75	39	50	-	M18x1	0.9
HSK A63 SRKIN16x95	16	63	27	34	44	69	95	39	50	M12	M18x1	1
HSK A63 SRKIN16x120	16	63	27	34	44	94	120	39	50	M12	M18x1	1.1
HSK A63 SRKIN16x160	16	63	27	34	44	134	160	39	50	M12	M18x1	1.4
HSK A63 SRKIN18x95	18	63	33	42	57	69	95	39	50	M12	M18x1	1.1
HSK A63 SRKIN18x120	18	63	33	42	57	94	120	39	50	M12	M18x1	1.4
HSK A63 SRKIN18x160	18	63	33	42	57	134	160	39	50	M12	M18x1	3.1
HSK A63 SRKIN20x75	20	63	33	42	-	49	75	41	50	-	M18x1	0.9
HSK A63 SRKIN20x100	20	63	33	42	57	74	100	41	52	M16	M18x1	1.1
HSK A63 SRKIN20x120	20	63	33	42	57	94	120	41	52	M16	M18x1	1.4
HSK A63 SRKIN20x160	20	63	33	42	57	134	160	41	52	M16	M18x1	1.8
HSK A63 SRKIN25x85	25	63	44	53	-	59	85	47	58	-	M18x1	1.3
HSK A63 SRKIN25x115	25	63	44	53	55	89	115	47	58	M16	M18x1	1.7
HSK A63 SRKIN32x85	32	63	44	53	-	59	85	47	58	-	M18x1	1.1
HSK A63 SRKIN32x120	32	63	44	53	55	94	120	50.5	62	M16	M18x1	1.7
HSK A100 SRKIN6x85	6	100	21	27	38	56	85	25	36	M5	M24x1.5	2.2
HSK A100 SRKIN6x120	6	100	21	27	38	91	120	25	36	M5	M24x1.5	2.3
HSK A100 SRKIN6x160	6	100	21	27	38	131	160	25	36	M5	M24x1.5	2.5
HSK A100 SRKIN8x85	8	100	21	27	38	56	85	25	36	M6	M24x1.5	2.2
HSK A100 SRKIN8x120	8	100	21	27	38	91	120	25	36	M6	M24x1.5	2.4
HSK A100 SRKIN8x160	8	100	21	27	38	131	160	25	36	M6	M24x1.5	2.6
HSK A100 SRKIN10x90	10	100	24	32	51	61	90	31	42	M8	M24x1.5	2.2
HSK A100 SRKIN10x120	10	100	24	32	51	91	120	31	42	M8	M24x1.5	2.5
HSK A100 SRKIN10x160	10	100	24	32	51	131	160	31	42	M8	M24x1.5	2.7
HSK A100 SRKIN12x95	12	100	24	32	51	66	95	36	47	M10	M24x1.5	2.3
HSK A100 SRKIN12x120	12	100	24	32	51	91	120	36	47	M10	M24x1.5	2.5
HSK A100 SRKIN12x160	12	100	24	32	51	131	160	36	47	M10	M24x1.5	2.7
HSK A100 SRKIN14x95	14	100	27	34	45	66	95	36	47	M10	M24x1.5	2.3
HSK A100 SRKIN14x120	14	100	27	34	45	91	120	36	47	M10	M24x1.5	2.5
HSK A100 SRKIN14x160	14	100	27	34	45	131	160	36	47	M10	M24x1.5	2.8
HSK A100 SRKIN16x100	16	100	27	34	45	71	100	39	50	M12	M24x1.5	2.4
HSK A100 SRKIN16x120	16	100	27	34	45	91	120	39	50	M12	M24x1.5	2.5
HSK A100 SRKIN16x160	16	100	27	34	45	131	160	39	50	M12	M24x1.5	2.7
HSK A100 SRKIN18x100	18	100	33	42	57	71	100	39	50	M12	M24x1.5	2.5
HSK A100 SRKIN18x160	18	100	33	42	57	131	160	39	50	M12	M24x1.5	3.1
HSK A100 SRKIN20x105	20	100	33	42	57	76	105	41	52	M16	M24x1.5	2.5
HSK A100 SRKIN20x160	20	100	33	42	57	131	160	41	52	M16	M24x1.5	1.1
HSK A100 SRKIN25x115	25	100	44	53	57	86	115	47	58	M16	M24x1.5	3
HSK A100 SRKIN32x120	32	100	44	53	57	91	120	50.5	62	M16	M24x1.5	3

● Внутреннюю охлаждающую трубку необходимо заказывать отдельно.

● При рабочей частоте вращения N=25 000 об/мин уровень балансировки хвостовика равен G2.5.

● Принадлежности для держателя инструмента.

3.DIN69893 HSK-Термоусаживаемый держатель инструмента с торцевым выпуском типа A, используется только для зажима всего инструмента из цементированного карбида, охлаждающая жидкость выбрасывается из торцевой поверхности головки

Технические характеристики и модели	d	D	D1	D2	L1	L2	L	Lmin	Lmax	E	G	Kg
HSK A63 SRK6x76.FC	6	63	11	18.0	-	50	76	18	24	M8	M18x1	0.7
HSK A63 SRK6x111.FC	6	63	11	22.0	79	85	111	18	24	M8	M18x1	0.8
HSK A63 SRK8x76.FC	8	63	14	20.0	43	50	76	25	36	M6	M18x1	0.7
HSK A63 SRK8x111.FC	8	63	14	23.0	64	85	111	25	36	M6	M18x1	0.8
HSK A63 SRK10x76.FC	10	63	16	23.0	-	50	76	30	41	M8	M18x1	0.7
HSK A63 SRK10x111.FC	10	63	16	26.0	72	85	111	30	41	M8	M18x1	0.8
HSK A63 SRK12x76.FC	12	63	20	27.0	-	50	76	32	43	M10	M18x1	0.8
HSK A63 SRK12x111.FC	12	63	20	30.0	72	85	111	32	43	M10	M18x1	0.9

● Внутреннюю охлаждающую трубку необходимо заказывать отдельно.

● При рабочей частоте вращения N=25 000 об/мин уровень балансировки хвостовика равен G2.5.

4.DIN69893 HSK-Термоусаживаемый держатель инструмента с торцевым выпуском типа A, используемый для зажима встроенных инструментов из цементированного карбида или инструментов из быстрорежущей стали, охлаждающая жидкость выбрасывается из торцевой поверхности головки

Технические характеристики и модели	d	D	D1	D2	L1	L2	L	Lmin	Lmax	E	G	Kg
HSK A50 SRKIN6x80.FC	6	50	21	27.0	38.0	54	80	25	36	M5	M16x1	0.57
HSK A50 SRKIN8x80.FC	8	50	21	27.0	38.0	54	80	25	36	M6	M16x1	0.57
HSK A50 SRKIN10x85.FC	10	50	24	32.0	51.0	59	85	31	42	M8	M16x1	0.64
HSK A50 SRKIN12x90.FC	12	50	24	32.0	51.0	64	90	36	47	M10	M16x1	0.65
HSK A50 SRKIN14x90.FC	14	50	27	34.0	45.0	64	90	36	47	M10	M16x1	0.7
HSK A50 SRKIN16x95.FC	16	50	27	34.0	45.0	69	95	39	50	M10	M16x1	0.71
HSK A63 SRKIN6x80.FC	6	63	21	27.0	38.0	54	80	25	36	M5	M18x1	0.8
HSK A63 SRKIN6x120.FC	6	63	21	27.0	38.0	94	120	25	36	M5	M18x1	1.0
HSK A63 SRKIN6x160.FC	6	63	21	27.0	38.0	134	160	25	36	M5	M18x1	1.2
HSK A63 SRKIN8x80.FC	8	63	21	27.0	38.0	54	80	25	36	M6	M18x1	0.9
HSK A63 SRKIN8x120.FC	8	63	21	27.0	38.0	94	120	25	36	M6	M18x1	1.0
HSK A63 SRKIN8x160.FC	8	63	21	27.0	38.0	134	160	25	36	M6	M18x1	1.2
HSK A63 SRKIN10x85.FC	10	63	24	32.0	51.0	59	85	31	42	M8	M18x1	0.9
HSK A63 SRKIN10x120.FC	10	63	24	32.0	51.0	94	120	31	42	M8	M18x1	1.1
HSK A63 SRKIN10x160.FC	10	63	24	32.0	51.0	134	160	31	42	M8	M18x1	1.4
HSK A63 SRKIN12x90.FC	12	63	24	32.0	51.0	64	90	36	47	M10	M18x1	0.9
HSK A63 SRKIN12x120.FC	12	63	24	32.0	51.0	94	120	36	47	M10	M18x1	1.0
HSK A63 SRKIN12x160.FC	12	63	24	32.0	51.0	134	160	36	47	M10	M18x1	1.3
HSK A63 SRKIN14x90.FC	14	63	27	34.0	45.0	64	90	36	47	M10	M18x1	0.9
HSK A63 SRKIN14x120.FC	14	63	27	34.0	45.0	94	120	36	47	M10	M18x1	1.2
HSK A63 SRKIN14x160.FC	14	63	27	34.0	45.0	134	160	36	47	M10	M18x1	1.4
HSK A63 SRKIN16x75.FC	16	63	27	34.0	-	49	75	39	50	-	M18x1	0.9
HSK A63 SRKIN16x95.FC	16	63	27	34.0	44.0	69	95	39	50	M12	M18x1	1.0
HSK A63 SRKIN16x120.FC	16	63	27	34.0	44.0	94	120	39	50	M12	M18x1	1.1
HSK A63 SRKIN16x160.FC	16	63	27	34.0	44.0	134	160	39	50	M12	M18x1	1.4
HSK A63 SRKIN18x95.FC	18	63	33	42.0	57.0	69	95	39	50	M12	M18x1	1.1
HSK A63 SRKIN18x120.FC	18	63	33	42.0	57.0	94	120	39	50	M12	M18x1	1.4
HSK A63 SRKIN18x160.FC	18	63	33	42.0	57.0	134	160	39	50	M12	M18x1	1.8
HSK A63 SRKIN20x75.FC	20	63	33	42.0	-	49	5	41	50	-	M18x1	0.9
HSK A63 SRKIN20x100.FC	20	63	33	42.0	57.0	74	100	41	52	M16	M18x1	1.1
HSK A63 SRKIN20x120.FC	20	63	33	42.0	57.0	94	120	41	52	M16	M18x1	1.4
HSK A63 SRKIN20x160.FC	20	63	33	42.0	57.0	134	160	41	52	M16	M18x1	1.8
HSK A63 SRKIN25x85.FC	25	63	44	53.0	-	59	85	47	58	-	M18x1	1.3
HSK A63 SRKIN25x115.FC	25	63	44	53.0	55.0	89	115	47	58	M16	M18x1	1.7
HSK A63 SRKIN32x85.FC	32	63	44	53.0	-	59	85	47	58	-	M18x1	1.1
HSK A63 SRKIN32x120.FC	32	63	44	53.0	55.0	94	120	50.5	62	M16	M18x1	1.7
HSK A100 SRKIN6x85.FC	6	100	21	27.0	38.0	56	85	25	36	M5	M24x1.5	2.2
HSK A100 SRKIN6x120.FC	6	100	21	27.0	38.0	91	120	25	36	M5	M24x1.5	2.3
HSK A100 SRKIN6x160.FC	6	100	21	27.0	38.0	131	160	25	36	M5	M24x1.5	2.5
HSK A100 SRKIN8x85.FC	8	100	21	27.0	38.0	56	85	25	36	M6	M24x1.5	2.2
HSK A100 SRKIN8x120.FC	8	100	21	27.0	38.0	91	120	25	36	M6	M24x1.5	2.4
HSK A100 SRKIN8x160.FC	8	100	21	27.0	38.0	131	160	25	36	M6	M24x1.5	2.6
HSK A100 SRKIN10x90.FC	10	100	24	32.0	51.0	61	90	31	42	M8	M24x1.5	2.2
HSK A100 SRKIN10x120.FC	10	100	24	32.0	51.0	91	120	31	42	M8	M24x1.5	2.5
HSK A100 SRKIN10x160.FC	10	100	24	32.0	51.0	131	160	31	42	M8	M24x1.5	2.7
HSK A100 SRKIN12x95.FC	12	100	24	32.0	51.0	66	95	36	47	M10	M24x1.5	2.3
HSK A100 SRKIN12x120.FC	12	100	24	32.0	51.0	91	120	36	47	M10	M24x1.5	2.5
HSK A100 SRKIN12x160.FC	12	100	24	32.0	51.0	131	160	36	47	M10	M24x1.5	2.7
HSK A100 SRKIN14x95.FC	14	100	27	34.0	45.0	66	95	36	47	M10	M24x1.5	2.3
HSK A100 SRKIN14x120.FC	14	100	27	34.0	45.0	91	120	36	47	M10	M24x1.5	2.5
HSK A100 SRKIN14x160.FC	14	100	27	34.0	45.0	131	160	36	47	M10	M24x1.5	2.8
HSK A100 SRKIN16x100.FC	16	100	27	34.0	45.0	71	100	39	50	M12	M24x1.5	2.4
HSK A100 SRKIN16x120.FC	16	100	27	34.0	45.0	91	120	39	50	M12	M24x1.5	2.5
HSK A100 SRKIN16x160.FC	16	100	27	34.0	45.0	131	160	39	50	M12	M24x1.5	2.7
HSK A100 SRKIN18x100.FC	18	100	33	42.0	57.0	71	100	39	50	M12	M24x1.5	2.5
HSK A100 SRKIN18x160.FC	18	100	33	42.0	57.0	131	160	39	50	M12	M24x1.5	3.1
HSK A100 SRKIN20x105.FC	20	100	33	42.0	57.0	76	105	41	52	M16	M24x1.5	2.5
HSK A100 SRKIN20x120.FC	20	100	33	42.0	57.0	91	120	41	52	M16	M24x1.5	2.7
HSK A100 SRKIN20x160.FC	20	100	33	42.0	57.0	131	160	41	52	M16	M24x1.5	3.1
HSK A100 SRKIN25x115.FC	25	100	44	53.0	57.0	86	115	47	58	M16	M24x1.5	3.0
HSK A100 SRKIN32x120.FC	32	100	44	53.0	57.0	91	120	50.5	62	M16	M24x1.5	3.0

● Внутреннюю охлаждающую трубку необходимо заказывать отдельно.

● При рабочей частоте вращения N=25 000 об/мин уровень балансировки хвостовика равен G2.5.

Предыдущий Следующий

связаться с нами

Сопутствующие популярные продукты

Виброгасящие фрезерные оправки с интерфейсом PSC

Инструмент имеет внутренние каналы для подачи СОЖ. При снижении демпфирующей способности рекомендуется провести техническое обслуживание.

Подробнее 🡥

Демпфирующие виброгасящие резцы для чернового растачивания серии VBR (PSC)

Описание продукта Обозначение Dc d1 d2 L L1 l Fig кг Подхо...

Подробнее 🡥

Прецизионные цанговые оправки ER

Прецизионная обработка деталей: цанговый хвостовикERподходит для областей, требующих высокоточной обработки, таких как медицинское оборудование, прецизионные инструменты и т.д., Для обеспечения точности обработки и качества поверхности.

Подробнее 🡥

Оправки для торцевых фрез

Хвостовик торцевой фрезы Технические характеристики Модель...

Подробнее 🡥

Резцы для чернового растачивания с интерфейсом K

Двулезвийные регулируемые, диапазон Φ20–Φ153, цилиндрический модульный интерфейс K, паз прямоугольного сечения.

Подробнее 🡥

Оправки HSK-T для токарно-фрезерной обработки

Держатель для токарно-фрезерного инструмента HSK-T из композитного материала ...

Подробнее 🡥

Резцы для чернового растачивания с интерфейсом C

Двулезвийные регулируемые головки, диапазон обработки Φ20–Φ153. Интерфейс PSC. Интерфейс державки – V-образный зубчатый паз.

Подробнее 🡥

Удлинители для гидравлических оправок

Удлинитель хвостовика гидравлического инструмента Специфик...

Подробнее 🡥

Переходные втулки PSC

Редукционный стержень PSC Спецификации и модели D D1 L L1 ...

Подробнее 🡥

Прецизионные цанговые оправки ER

Подробнее 🡥

Демпфирующие виброгасящие токарные державки HSK

Резец имеет внутренние отверстия для подачи СОЖ. Подходящая головка заказывается отдельно. При снижении виброгасящих характеристик рекомендуется провести техническое обслуживание и ремонт.

Подробнее 🡥

Цельная твердосплавная концевая фреза (трехзубая)

Цельная твердосплавная концевая фреза представляет собой широко используемый режущий инструмент, отличающийся конструкцией концевой фрезы и изготовлением из твердосплавного материала.

Подробнее 🡥
