Малые державки

ISO-державки (1) SCFCR/L… Главный угол (α) Правая модель Левая модель H F L H1 L1 Dmin R Тип пластины 90° SCFPR 06CA-05 SCFPL 06CA-05 6 8 25 8.5 12 20 0.4 CP..0502.. 90° SCFCR 08CA-06 SCFCL 08CA-06 8 10 32 10 17 25 0.4 CC..0602.. 90° SCFCR 10CA-09 SCFCL 10CA-09 10 14 50...

Отправить заявку



Описание

маркер

ISO-державки

(1) SCFCR/L...

Главный угол (α)	Правая модель	Левая модель	H	F	L	H1	L1	Dmin	R	Тип пластины
90°	SCFPR 06CA-05	SCFPL 06CA-05	6	8	25	8.5	12	20	0.4	CP..0502..
90°	SCFCR 08CA-06	SCFCL 08CA-06	8	10	32	10	17	25	0.4	CC..0602..
90°	SCFCR 10CA-09	SCFCL 10CA-09	10	14	50	15	20	40	0.8	CC..09T3..
90°	SCFCR 12CA-12	SCFCL 12CA-12	12	20	55	20	20	50	0.8	CC..1204..
90°	SCFCR 16CA-12	SCFCL 16CA-12	16	25	63	25	25	55	0.8	CC..1204..

(2) STFCR/L...

Главный угол (α)	Правая модель	Левая модель	H	F	L	H1	L1	Dmin	R	Тип пластины
90°	STFCR 08CA-09	STFCL 08CA-09	8	10	32	10	17	25	0.4	TC..0902..
90°	STFCR 10CA-11	STFCL 10CA-11	10	14	50	15	20	40	0.4	TC..1102..
90°	STFCR 12CA-16	STFCL 12CA-16	12	20	55	20	20	50	0.8	TC..16T3..
90°	STFCR 16CA-16	STFCL 16CA-16	16	25	63	25	25	55	0.8	TC..16T3..

(3) SCSCR/L...

Главный угол (α)	Правая модель	Левая модель	H	F	L	H1	L1	Dmin	R	Тип пластины
45°	SCSPR 06CA-05	SCSPL 06CA-05	6	8	21.4	8.5	12	20	0.4	CP..0502..
45°	SCSCR 08CA-06	SCSCL 08CA-06	8	10	28	10	17	25	0.4	CC..0602..
45°	SCSCR 10CA-09	SCSCL 10CA-09	10	14	44	15	20	40	0.8	CC..09T3..

(4) SCTCR/L...

Главный угол (α)	Правая модель	Левая модель	H	F	L	H1	L1	Dmin	R	Тип пластины
30°	SCTPR 06CA-05	SCTPL 06CA-05	6	8	20.4	8.5	12	20	0.4	CP..0502..
30°	SCTCR 08CA-06	SCTCL 08CA-06	8	10	26.7	10	17	25	0.4	CC..0602..
30°	SCTCR 10CA-09	SCTCL 10CA-09	10	14	42.3	15	20	40	0.8	CC..09T3..

(5) SCLCR/L...

Главный угол (α)	Правая модель	Левая модель	H	F	L	H1	L1	Dmin	R	Тип пластины
95°	SCLPR 06CA-05	SCLPL 06CA-05	6	8	25	8.5	12	20	0.4	CP..0502..
95°	SCLCR 08CA-06	SCLCL 08CA-06	8	10	32	10	17	25	0.4	CC..0602..
95°	SCLCR 10CA-09	SCLCL 10CA-09	10	14	50	15	20	40	0.8	CC..09T3..
95°	SCLCR 12CA-12	SCLCL 12CA-12	12	20	55	20	20	50	0.8	CC..1204..
95°	SCLCR 16CA-12	SCLCL 16CA-12	16	25	63	25	25	55	0.8	CC..1204..

(6) STTCR/L...

Главный угол (α)	Правая модель	Левая модель	H	F	L	H1	L1	Dmin	R	Тип пластины
30°	STTCR 08CA-09	STTCL 08CA-09	8	10	24.4	10	17	25	0.4	TC..0902..
30°	STTCR 10CA-11	STTCL 10CA-11	10	14	41.3	15	20	40	0.4	TC..1102..
30°	STTCR 12CA-16	STTCL 12CA-16	12	20	42.3	20	20	50	0.8	TC..16T3..
30°	STTCR 16CA-16	STTCL 16CA-16	16	25	50.3	25	25	55	0.8	TC..16T3..

(7) STWCR/L...

Главный угол (α)	Правая модель	Левая модель	H	F	L	H1	L1	Dmin	R	Тип пластины
60°	STWCR 08CA-09	STWCL 08CA-09	8	10	28	10	17	25	0.4	TC..0902..
60°	STWCR 10CA-11	STWCL 10CA-11	10	14	44	15	20	40	0.4	TC..1102..

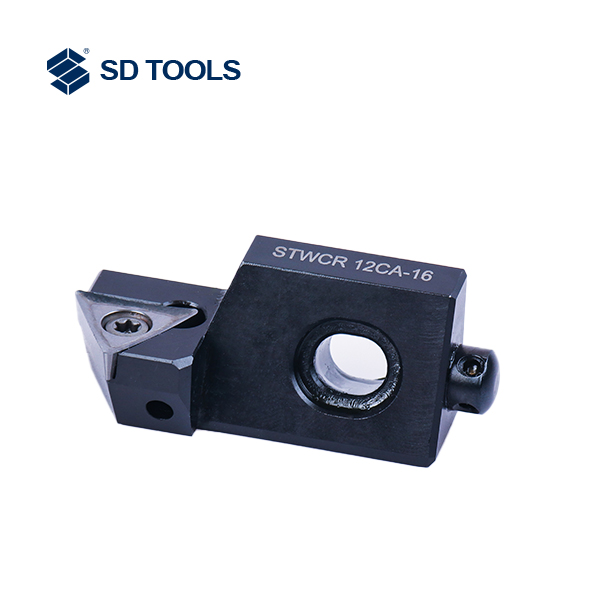

60°	STWCR 12CA-16	STWCL 12CA-16	12	20	47	20	20	50	0.8	TC..16T3..
60°	STWCR 16CA-16	STWCL 16CA-16	16	25	53	25	25	55	0.8	TC..16T3..

(8) SSKCR/L...

Главный угол (α)	Правая модель	Левая модель	H	F	L	H1	L1	Dmin	R	Тип пластины
75°	SSKCR 10CA-09	SSKCL 10CA-09	10	14	50	15	20	40	0.8	SC..09T3..
75°	SSKCR 12CA-09	SSKCL 12CA-09	12	20	55	20	20	50	0.8	SC..09T3..
75°	SSKCR 12CA-12	SSKCL 12CA-12	12	20	55	20	20	50	0.8	SC..1204..
75°	SSKCR 16CA-12	SSKCL 16CA-12	16	25	63	25	25	55	0.8	SC..1204..

(9) SSSCR/L...

Главный угол (α)	Правая модель	Левая модель	H	F	L	H1	L1	Dmin	R	Тип пластины
45°	SSSCR 10CA-09	SSSCL 10CA-09	10	14	44	15	20	40	0.8	SC..09T3..
45°	SSSCR 12CA-09	SSSCL 12CA-09	12	20	47	20	20	50	0.8	SC..09T3..
45°	SSSCR 12CA-12	SSSCL 12CA-12	12	20	47	20	20	50	0.8	SC..1204..
45°	SSSCR 16CA-12	SSSCL 16CA-12	16	25	53	25	25	55	0.8	SC..1204..

Схема установки ISO-державок

Микродержавки

Главный угол (α)	Правая модель	Левая модель	a	d1	d2	e	h1	f	l1	T	Применяемая пластина
90°	FR S0690.CP05	FL S0690.CP05	—	14.5	3.4	10.5	6	8	25	2.3	CP..0502..
90°	FR S0690.CC06	FL S0690.CC06	—	20	3.4	10.5	6	9.7	25	2.3	CC..0602..
90°	FR S0890.TC11	FL S0890.TC11	—	20	4.5	12	8	11	28	3.2	TC..1102..
45°	FR S0845.TC11	FL S0845.TC11	7.4	20	4.5	12	8	10.8	20.6	3.2	TC..1102..
60°	FR S0860.TC11	FL S0860.TC11	9.1	20	4.5	12	8	11	18.9	3.2	TC..1102..
30°	FR S0830.TC11	FL S0830.TC11	5.2	20	4.5	12	8	10.8	22.8	3.2	TC..1102..
75°	FR S0875.TC11	FL S0875.TC11	10.1	20	4.5	12	8	11	17.9	3.2	TC..1102..

Державки для тяжёлого резания

Главный угол (α)	Правая модель	Левая модель	a	d1	d2	e	f	h1	l1	T	Применяемая пластина
15°	FR B0875.CC06	FLB0875.CC06	1.2	32	5	12.3	14.3	8	24.1	5.9	CC..0602..
15°	FR B1075.CC09	FL B1075.CC09	2.0	40	6	12.3	18.3	10	28.3	7.5	CC..09T3..
15°	FR B1275.CC12	FL B1275.CC12	2.8	48	7	12.3	22.3	12	33.5	9.2	CC..1204..
90°	FR B0890.CC06	FL B0890.CC06	—	32	5	12.3	14.3	8	25.3	5.9	CC..0602..
90°	FR B1090.CC09	FL B1090.CC09	—	40	6	12.3	18.3	10	30.3	7.5	CC..09T3..
90°	FR B1290.CC12	FL B1290.CC12	—	48	7	12.3	22.3	12	36.3	9.2	CC..1204..
90°	FR B1290.TC16	FL B1290.TC16	—	48	7	12.3	22.3	12	36.3	9.2	CC..1204..
15°	FR B1075.SC09	FLB1075.SC09	2.0	40	6	12.3	18.3	10	28.3	7.5	CC..09T3..
15°	FR B1275.SC12	FLB1275.SC12	2.8	48	7	12.3	22.3	12	33.5	9.2	CC..1204..
30°	FR B1030.SC09	FLB1030.SC09	4.0	40	6	12.3	18.3	10	26.3	7.5	CC..09T3..
30°	FR B1230.SC12	FLB1230.SC12	5.7	48	7	12.3	22.3	12	30.6	9.2	CC..1204..
45°	FR B1045.SC09	FLB1045.SC09	6.1	40	6	12.3	18.3	10	24.2	7.5	CC..09T3..
45°	FR B1245.SC12	FLB1245.SC12	9.3	48	7	12.3	22.3	12	28.0	9.2	CC..1204..

Микрометрические державки

Обозначение	K	H	F	L	h1	Dmin	R	Применяемая пластина
HFR90 F16.CC06	90	8.8	16	45.1	13.5	28	0.4	CC..0602..

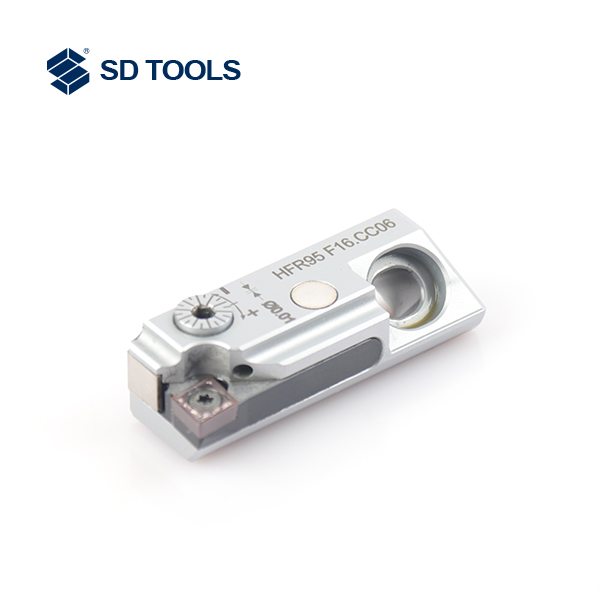

HFR95 F16.CC06	95	8.8	16	45.1	13.5	28	0.4	CC..0602..
HFR90 F16.TP09	90	8.8	16	45.1	13.5	28	0.4	TP..0902..
HFR95 F16.TP09	95	8.8	16	45.6	13.5	28	0.4	TP..0902..
HFR90 F16.TC09	90	8.8	16	45.1	13.5	28	0.4	TC..0902..
HFR95 F16.TC09	95	8.8	16	45.6	13.5	28	0.4	TC..0902..
HFR30 F16.DC07	120	8.8	16	50.1	13.5	28	0.4	DC..0702..
HFR90 F20.TC11	90	8.8	20	45.1	13.5	36	0.4	TC..1102..
HFR95 F20.TC11	95	8.8	20	45.6	13.5	36	0.4	TC..1102..
HFR90 F20.TP11	90	8.8	20	45.1	13.5	36	0.4	TP..1103..
HFR95 F20.TP11	95	8.8	20	45.6	13.5	36	0.4	TP..1103..
HFL90 F16.CC06	90	8.8	16	45.1	13.5	28	0.4	CC..0602..
HFL95 F16.CC06	95	8.8	16	45.1	13.5	28	0.4	CC..0602..
HFL90 F16.TP09	90	8.8	16	45.1	13.5	28	0.4	TP..0902..
HFL95 F16.TP09	95	8.8	16	45.6	13.5	28	0.4	TP..0902..
HFL90 F16.TC09	90	8.8	16	45.1	13.5	28	0.4	TC..0902..
HFL95 F16.TC09	95	8.8	16	45.6	13.5	28	0.4	TC..0902..

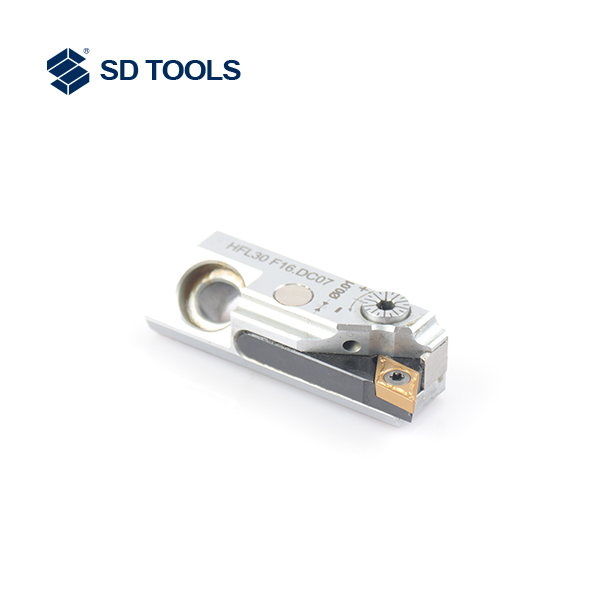

HFL30 F16.DC07	120	8.8	16	50.1	13.5	28	0.4	DC..0702..
HFL90 F20.TC11	90	8.8	20	45.1	13.5	36	0.4	TC..1102..
HFL95 F20.TC11	95	8.8	20	45.6	13.5	36	0.4	TC..1102..
HFL90 F20.TP11	90	8.8	20	45.1	13.5	36	0.4	TP..1103..
HFL95 F20.TP11	95	8.8	20	45.6	13.5	36	0.4	TP..1103..

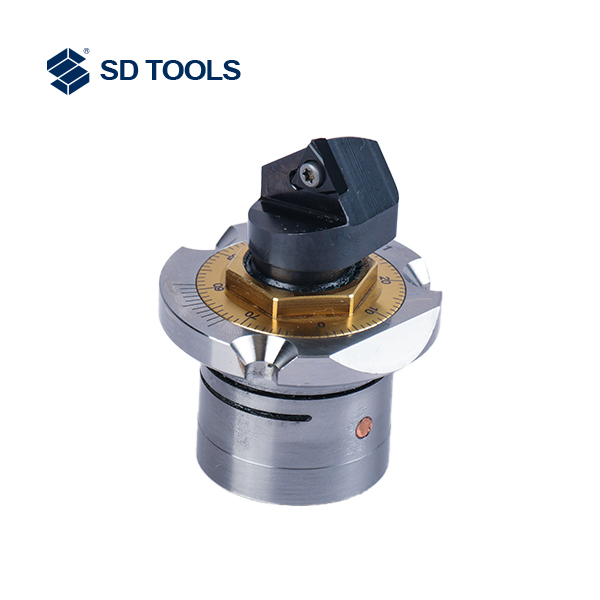

Микрометрические расточные головки

Обозначение	Главный угол	Угол врезания	D	L1	L2	F	Dmin	Тип пластины
HFL/R A90.S16.CC06	90°	0°	16	14.2	25.15	0.45	25.5	CC..0602..
HFL/R A90.S16.TC06	90°	0°	16	14.2	25.15	0.49	24.8	TC..06T1..
HFL/R A90.S16.TB06	90°	0°	16	14.2	25.15	0.49	24.8	TB..0601..
HFL/R A90.S20.TC09	90°	0°	20	19.8	34.3	0.9	32.5	TC..0902..
HFL/R A90.S20.TP09	90°	0°	20	19.8	34.3	0.9	32.5	TP..0902..
HFL/R A90.S22.TC11	90°	0°	22	23.8	46.2	1.1	42.0	TC..1102..
HFL/R A90.S22.TP11	90°	0°	22	23.8	46.2	1.1	42.0	TP..1103..
HFL/R A90.S32.TC16	90°	0°	32	32.15	63.14	1.2	59.4	TC..16T3..
HFL/R A90.S32.TP11	90°	0°	32	32.15	63.14	1.2	59.4	TP..1103..
HFL/R B90.S16.CC06	90°	0°	16	13.3	24.2	5.1	27.0	CC..0602..
HFL/R B90.S16.TC06	90°	0°	16	13.3	24.2	5.1	25.0	TC..06T1..
HFL/R B90.S16.TB06	90°	0°	16	13.3	24.2	5.1	25.0	TB..0601..
HFL/R B90.S20.TC09	90°	0°	20	18.3	32.9	6.3	36.5	TC..0902..
HFL/R B90.S20.TP09	90°	0°	20	18.3	32.9	6.3	36.5	TP..0902..
HFL/R B90.S22.TC11	90°	0°	22	22.1	44.3	7.2	48.5	TC..1102..
HFL/R B90.S22.TP11	90°	0°	22	22.1	44.3	7.2	48.5	TP..1103..
HFL/R B90.S32.TP11	90°	0°	32	32.0	62.7	10.3	68.4	TP..1103..
HFL/R B90.S32.TC16	90°	0°	32	32.0	62.7	10.3	68.4	TC..16T3..
