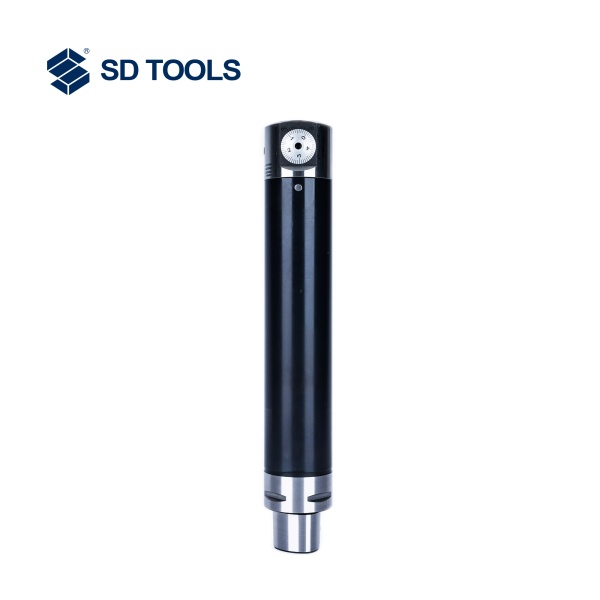

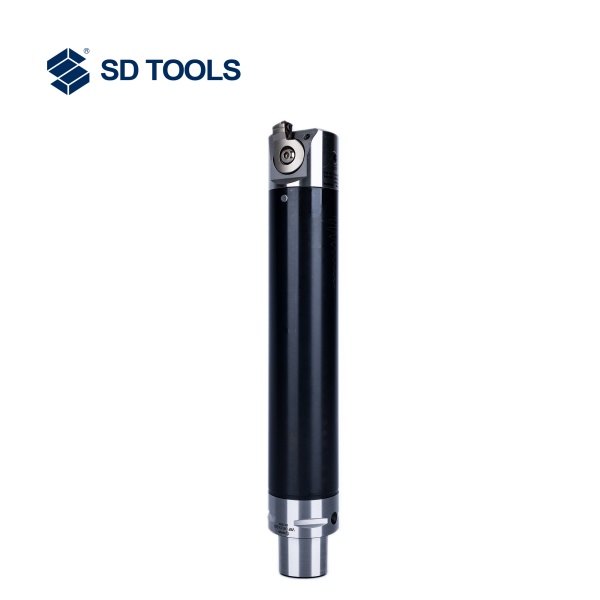

Демпфирующие виброгасящие резцы для чистового растачивания серии VBF (PSC)
Однолезвийная, с микрометрической регулировкой, точность регулировки 0,01 мм на деление по диаметру. Диапазон обработки Φ21–Φ76. Модульный интерфейс PSC с коротким конусом, высокая жёсткость, подходит для расточных головок с прямым зажимом. Встроенный демпфирующий механизм эффективно подавляет вибрации при обработке глубоких отверстий.
Описание
маркер
Описание продукта
Однолезвийная, с микрометрической регулировкой, точность регулировки 0,01 мм на деление по диаметру. Диапазон обработки Φ21–Φ76. Модульный интерфейс PSC с коротким конусом, высокая жёсткость, подходит для расточных головок с прямым зажимом. Встроенный демпфирующий механизм эффективно подавляет вибрации при обработке глубоких отверстий.
| Обозначение | Dc | d1 | d2 | L | L1 | l | Fig | кг | Головка для чистового растачивания |
| VBF D20.C4.190 | 21-26 | 20 | 40 | 130 | 191 | 20.5 | A | 0.7 | FRB 10A... |
| 25-31 | 20 | 40 | 130 | 191 | 20.5 | A | 0.7 | FRB 10B... | |
| 30-36 | 20 | 40 | 130 | 191 | 20.5 | A | 0.7 | FRB 10C... | |
| VBF D25.C4.230 | 26-34 | 25 | 40 | 159 | 230 | 20.5 | A | 1.21 | FRB 12A... |
| 33-41 | 25 | 40 | 159 | 230 | 20.5 | A | 1.21 | FRB 12B... | |
| 40-48 | 25 | 40 | 159 | 230 | 20.5 | A | 1.21 | FRB 12C... | |
| VBF D32.C3.220 | 33-43 | 32 | 32 | 221 | — | — | B | 1.59 | FRB 16A... |
| 42-52 | 32 | 32 | 221 | — | — | B | 1.59 | FRB 16B... | |
| 51-61 | 32 | 32 | 221 | — | — | B | 1.59 | FRB 16C... | |
| VBF D32.C4.265 | 33-43 | 32 | 40 | 200 | 268 | 20.5 | A | 2.04 | FRB 16A... |
| 42-52 | 32 | 40 | 200 | 268 | 20.5 | A | 2.04 | FRB 16B... | |
| 51-61 | 32 | 40 | 200 | 268 | 20.5 | A | 2.04 | FRB 16C... | |
| VBF D32.C6.295 | 33-43 | 32 | 63 | 200 | 295 | 22.5 | A | 2.79 | FRB 16A... |
| 42-52 | 32 | 63 | 200 | 295 | 22.5 | A | 2.79 | FRB 16B... | |
| 51-61 | 32 | 63 | 200 | 295 | 22.5 | A | 2.79 | FRB 16C... | |
| VBF D40.C4.220 | 42-54 | 40 | 40 | 220 | — | — | B | 2.67 | FRB 20A... |
| 53-65 | 40 | 40 | 220 | — | — | B | 2.67 | FRB 20B... | |
| 64-76 | 40 | 40 | 220 | — | — | B | 2.67 | FRB 20C... | |
| VBF D40.C5.335 | 42-54 | 40 | 50 | 255 | 336 | 20.5 | A | 4.09 | FRB 20A... |
| 53-65 | 40 | 50 | 255 | 336 | 336 | A | 4.09 | FRB 20B... | |
| 64-76 | 40 | 50 | 255 | 336 | 336 | A | 4.09 | FRB 20C... | |
| VBF D40.C6.355 | 42-54 | 40 | 63 | 255 | 356 | 22.5 | A | 4.73 | FRB 20A... |
| 53-65 | 40 | 63 | 255 | 356 | 22.5 | A | 4.73 | FRB 20B... | |
| 64-76 | 40 | 63 | 255 | 356 | 22.5 | A | 4.73 | FRB 20C... |
| Головка для чистового растачивания заказывается отдельно. |
| Инструмент имеет внутренние отверстия для подачи СОЖ. |
| При снижении демпфирующей способности рекомендуется провести техническое обслуживание. |
Однолезвийная, с микрометрической регулировкой, точность регулировки 0,01 мм на деление по диаметру. Диапазон обработки Φ53–Φ212. Модульный интерфейс PSC с коротким конусом, высокая жёсткость, подходит для расточных головок с прямым зажимом. Встроенный демпфирующий механизм эффективно подавляет вибрации при обработке глубоких отверстий.
| Обозначение | Dc | d1 | d2 | L | L1 | l | Fig | кг | Головка для чистового растачивания |
| VBF D50.C5.305 | 53-69 | 50 | 50 | 305 | — | — | B | 4.43 | FRB 25A... |
| 68-84 | 50 | 50 | 305 | — | — | B | 4.43 | FRB 25B... | |
| 83-99 | 50 | 50 | 305 | — | — | B | 4.43 | FRB 25C... | |
| VBF D50.C6.425 | 53-69 | 50 | 63 | 305 | 424 | 22.5 | A | 6.94 | FRB 25A... |
| 68-84 | 50 | 63 | 305 | 424 | 22.5 | A | 6.94 | FRB 25B... | |
| 83-99 | 50 | 63 | 305 | 424 | 22.5 | A | 6.94 | FRB 25C... | |
| VBF D63.C6.400 | 68-100 | 63 | 63 | 400 | — | — | B | 9.53 | FRB 30A... |
| 98-130 | 63 | 63 | 400 | — | — | B | 9.53 | FRB 30B... | |
| 128-160 | 63 | 63 | 400 | — | — | B | 9.53 | FRB 30C... | |
| VBF D63.C8.500 | 68-100 | 63 | 80 | 385 | 500 | 30.5 | A | 13.11 | FRB 30A... |
| 98-130 | 63 | 80 | 385 | 500 | 30.5 | A | 13.11 | FRB 30B... | |
| 128-160 | 63 | 80 | 385 | 500 | 30.5 | A | 13.11 | FRB 30C... | |
| VBF D80.C6.400 | 88-120 | 80 | 63 | 402 | — | — | C | 15.49 | FRB 30A... |
| 118-150 | 80 | 63 | 402 | — | — | C | 15.49 | FRB 30B... | |
| 148-180 | 80 | 63 | 402 | — | — | C | 15.49 | FRB 30C... | |
| VBF D80.C8.410 | 88-120 | 80 | 80 | 410 | — | — | B | 16.68 | FRB 30A... |
| 118-150 | 80 | 80 | 410 | — | — | B | 16.68 | FRB 30B... | |
| 148-180 | 80 | 80 | 410 | — | — | B | 16.68 | FRB 30C... | |
| VBF D80.C8.500 | 88-120 | 80 | 80 | 500 | — | — | B | 18.55 | FRB 30A... |
| 118-150 | 80 | 80 | 500 | — | — | B | 18.55 | FRB 30B... | |
| 148-180 | 80 | 80 | 500 | — | — | B | 18.55 | FRB 30C... | |
| VBF D100.C6.400 | 100-152 | 80 | 63 | 400 | — | — | C | 15.73 | FRB 30A... |
| 130-182 | 80 | 63 | 400 | — | — | C | 15.73 | FRB 30B... | |
| 160-212 | 80 | 63 | 400 | — | — | C | 15.73 | FRB 30C... | |
| VBF D100.C8.405 | 100-152 | 80 | 80 | 408 | — | — | C | 16.92 | FRB 30A... |
| 130-182 | 80 | 80 | 408 | — | — | C | 16.92 | FRB 30B... | |
| 160-212 | 80 | 80 | 408 | — | — | C | 16.92 | FRB 30C... | |
| VBF D100.C8.500 | 100-152 | 80 | 80 | 498 | — | — | C | 18.79 | FRB 30A... |
| 130-182 | 80 | 80 | 498 | — | — | C | 18.79 | FRB 30B... | |
| 160-212 | 80 | 80 | 498 | — | — | C | 18.79 | FRB 30C... |
| Головка для чистового растачивания заказывается отдельно. |
| Инструмент имеет внутренние отверстия для подачи СОЖ. |
| При снижении демпфирующей способности рекомендуется провести техническое обслуживание. |
Однолезвийная, с микрометрической регулировкой, точность регулировки 0,01 мм на деление по диаметру. Диапазон обработки Φ42–Φ160. Модульный интерфейс PSC с коротким конусом, высокая жёсткость, подходит для расточных головок с прямым зажимом. Встроенный демпфирующий механизм эффективно подавляет вибрации при обработке глубоких отверстий.
| Обозначение | Dc | d1 | d2 | L | L1 | l | Fig | кг | Головка для чистового растачивания |
| VBF D40.C6.300 | 42-54 | 40 | 63 | 300 | 350 | 22.5 | A | 4.3 | FRB 20A... |
| 53-65 | 40 | 63 | 300 | 350 | 22.5 | A | 4.3 | FRB 20B... | |
| 64-76 | 40 | 63 | 300 | 350 | 22.5 | A | 4.3 | FRB 20C... | |
| VBF D50.C6.375 | 53-69 | 50 | 63 | 375 | 450 | 22.5 | A | 7.1 | FRB 25A... |
| 68-84 | 50 | 63 | 375 | 450 | 22.5 | A | 7.1 | FRB 25B... | |
| 83-99 | 50 | 63 | 375 | 450 | 22.5 | A | 7.1 | FRB 25C... | |
| VBF D63.C6.475 | 68-100 | 63 | 63 | 475 | — | — | B | 11.2 | FRB 30A... |
| 98-130 | 63 | 63 | 475 | — | — | B | 11.2 | FRB 30B... | |
| 128-160 | 63 | 63 | 475 | — | — | B | 11.2 | FRB 30C... |
| Головка для чистового растачивания заказывается отдельно. |
| Инструмент имеет внутренние отверстия для подачи СОЖ. |
| При снижении демпфирующей способности рекомендуется провести техническое обслуживание. |
Особенности продукции
Максимальное отношение длины стержня к диаметру — до 12D.
Точность регулировки расточной головки — 0,01 мм на деление по диаметру.
Автоматическая адаптация к частоте вибраций станка, настройка не требуется.
Диапазон обработки — Φ21–Φ300 мм.
Модульная конструкция, возможность замены головок с различными главными углами в плане.
Подробное описание
Серия демпфирующих расточных головок предлагает различные размеры и варианты несущей способности, материалы проходят строгий отбор для удовлетворения разных потребностей обработки. Для державок BT50 на складе имеются оправки 7D и 10D, для державок PSC – 6D и 9D, что позволяет быстро реагировать на требования рынка. Инструмент оснащён внутренними отверстиями для подачи СОЖ, что обеспечивает эффективный отвод стружки и охлаждение, дополнительно повышая эффективность обработки и срок службы инструмента.
Серия VBF предлагает как цельные, так и модульные исполнения, которые можно гибко компоновать в зависимости от реальных условий обработки.
